家用照明灯具在出厂时，都是需要经过测量装备严格的检测，当照明灯在正常工作或特定模式下时，电压、电流和功率只有在规定的范围内，才能视为合格品。

测试要求

1. 高精度的电压、电流和功率等参数测量；

2. 电流谐波测量分析；

3. 可以通过上位机软件对测量结果实时监测分析。

问题解决

青智仪器的8720,8730C可以轻松的测试照明灯具，解决关键问题，满足要求

图1 照明灯具测试系统构成示意图

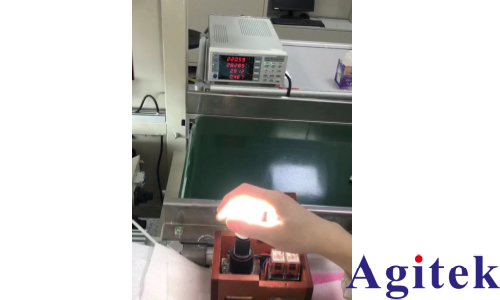

客户现场测试

客户测试现场LED不同的产品型号

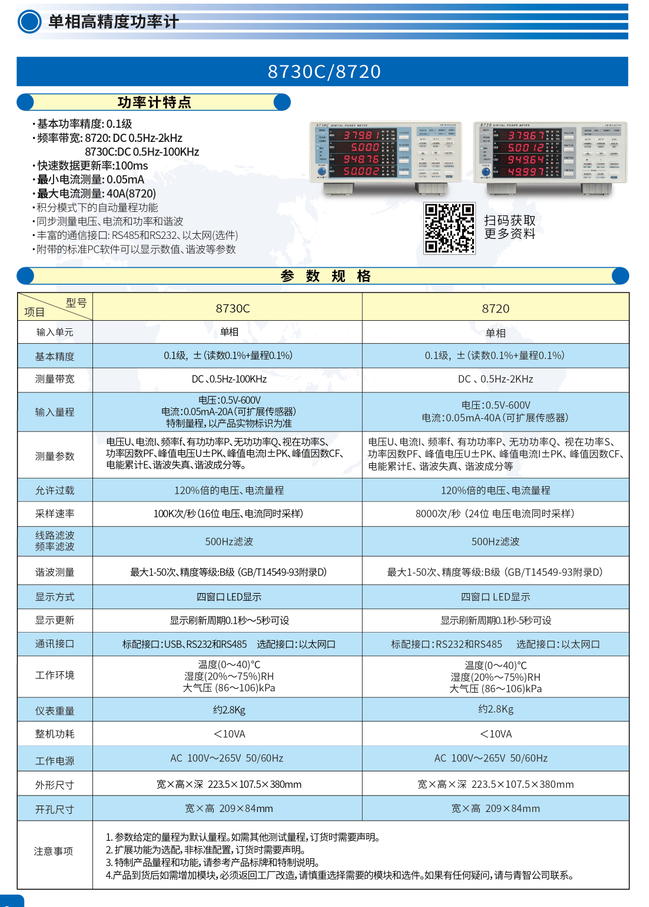

8720,8730C测试特点

1. 功率测量精度高达0.1%，最小测量电流低至50µA，能够测量低至0.01W的功耗。

功率计的基本测量精度可高达0.1%，由于双分流器技术的应用，可以保持分流电阻的温度稳态变化，降低温漂，可以实现从小电流到大电流测量时都能保证0.1%的功率测量精度。

2. 结合上位机软件，可以测量符合谐波测量标准。

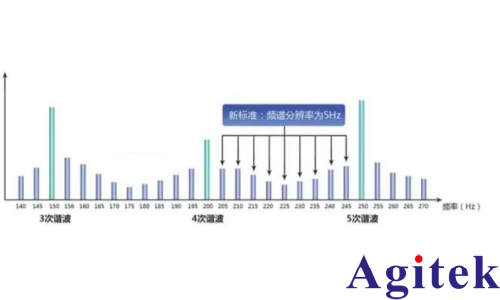

图2 谐波分析

8720,8730C系列功率计可进行完全符合谐波测量标准，根据基波的频率、电压、电流、功率分别可测量到最多50次谐波，不论是总谐波畸变率（THD），还是基波成分、各次数的谐波含量、相位差和含有率等均可测量。另外，谐波分析次数的上限值可在2-50次之间，即使是对THD运算上限次数有规定的场合也可按照其规格进行运算。

3. 标配上位机软件，可实时监测和分析测量数据，且可通过标配的丰富通信接口RS485,RS-232和以太网接口上传至PC机。

图3 上位机测量分析

8720,8730C完美的解决客户测试LED中的一些问题，为您提高工作效率的同时，依然保证了结果的可靠性！
