吸尘器是我们常用的家用电器之一，吸尘器的核心就是它的马达，其性能的好坏可直接影响吸尘器的性能和可靠性。吸尘器的马达一般采用的是单相串励电机，该类马达空载时具有较高的转速，通过改变加载电压，可在较大范围内调节马达的转速。它有以下两种控制方法：

1.应用变压继电器对电机进行on-off处理；

2.使用可控硅对马达的功率进行调节，从而改变转速。

工作原理：

1.当可控硅在栅极附加触发脉冲时，状态为ON，输入交流电压极性变为OFF。由此，通过改变栅极脉冲的时间，就可以对马达输入电流进行控制。

2.通过手控调节器档位的选择，马达的电压波形发生变化，如下图。从而使马达转速发生变化起到调节吸尘器吸力的作用。

对于吸尘器的马达，我们需要测试其工作电压、消耗功率、以及输入电流，以保证吸尘器正常工作。

测试要求：

1、需要捕捉可控硅的整个控制过程；

2、需要对多种参数进行高精度测试；

3、支持高次谐波分析；

测量解决方案一：

用青智单相宽频功率计8730C测量

8730C单相宽频功率计，带宽：0.5Hz-100KHz，采样率100KS/s，能够捕捉可控硅的整个开关过程；数据更新周期100ms，精度：0.1级。可快速测量马达工作过程中的电压、实时有效值电流、峰值电流、实时功率、最大功率、1-50次谐波分析。同时，也可以测量记录一段时间的电流、功率平均值。

同时标配丰富的通讯接口，USB、RS232和RS485接口，也可选配以太网口。您可以将测量数据通过这些接口上传至PC端进行数据监测和实时分析。

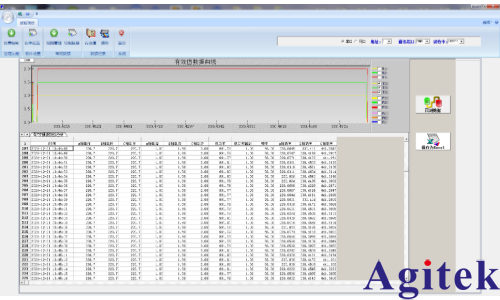

上位机软件界面：

测量解决方案二：

用青智单相宽频功率计8720测量

随着产线自动化不断发展，对产线产品的测量仪器也提出了越来越高的要求。对于产线测试，要求测量仪器测试速度快、显示直观、易于操作。这样可以极大地缩短测试时间，大大提高生产线的生产效率。

针对产线测试的特点和要求，青智8720单相功率计，带宽：0.5Hz-2KHz，数据更新周期100ms，精度：0.1级。可快速测量马达工作过程中的电压、实时有效值电流、峰值电流、实时功率、最大功率、四窗口直观显示，操作容易。

同时标配丰富的通讯接口，USB、RS232和RS485接口，也可选配以太网口。您可以将测量数据通过这些接口上传至PC端进行数据监测和实时分析。

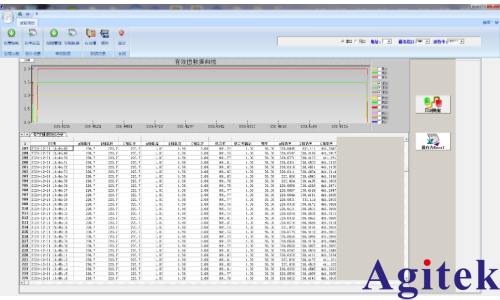

上位机软件界面：
