破壁机主要由控制器通过可控硅调节加热器和超高转速电机的功率完成自动料理，料理过程包括加热，搅拌，再加热等过程组成，部分产品还带有自动进水和清洗功能，整个过程机器的功率一直在快速变化，要想实现破壁机的功率测量，需要测量整个料理过程的平均功率。

破壁机电路原理图

测试难点及要点：

1、可控硅控制加热器和高速电机功率波动速度快，幅度大，

2、需要捕捉可控硅的整个开关过程精确测量有功功率；

3、需要对有功功率进行积分并按照时间计算平均值；

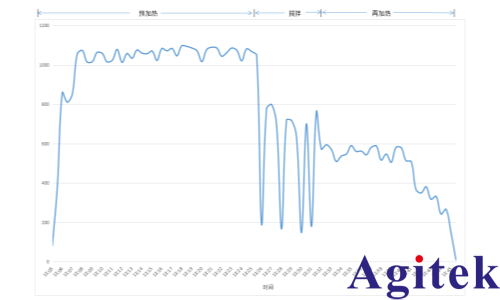

此处为模拟画图，以后可以以8962A1实测曲线图替代

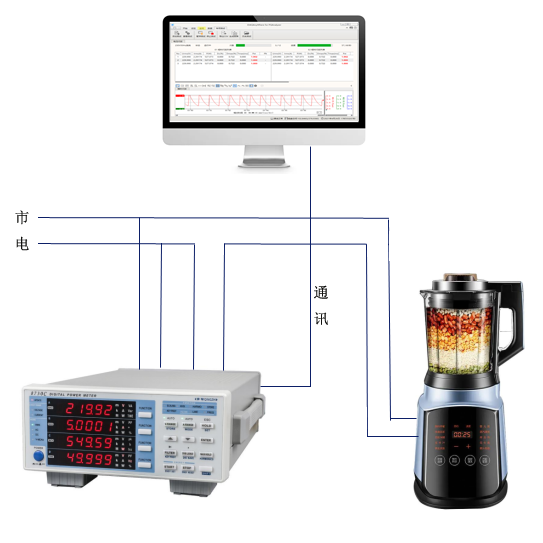

测试方案

利用8730C型功率计的数学运算功能计算平均功率功能。

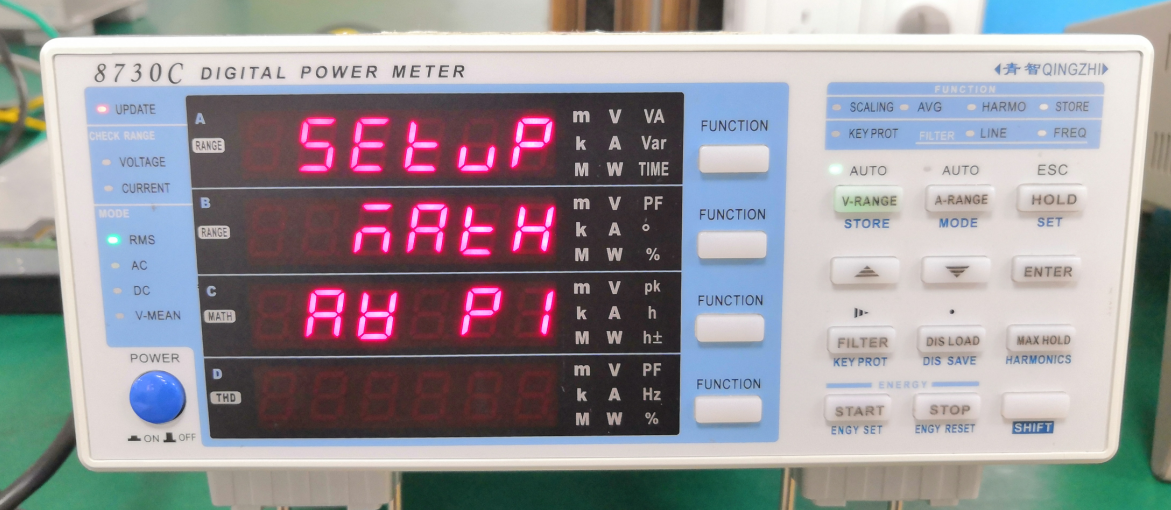

进入8730C功率计MATH 菜单设置，选择AVP1选项。

积分平均有功功率

功率计可在积分期间计算平均有功功率，并显示计算结果。积分平均有功功率的计算公式如下所示。

积分期间的平均有功功率（W）＝积分瓦时（wh）/积分时间（h）

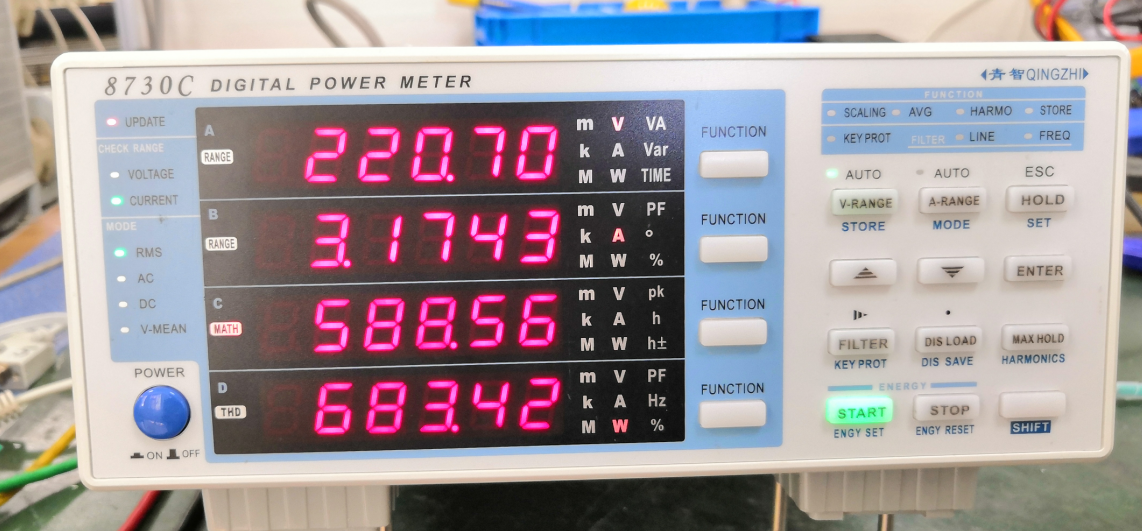

对 于8730C型功率计，按C窗口FUNCTION键，选择MATH功能显示，启动积分之后积分平均有功功率测量值显示于 C 屏。

注意事项

1.电流固定高档，以免换挡造成电能积分失准。

2.测试之前电能积分复位清零，启动电能积分的同时，开启破壁机工作。

3.破壁机工作过程中，仪表可以同时测量电压、电流、实时有功功率和平均有功功率值等参数。

4.破壁机工作结束的同时，停止电能累积，此时仪表测出的平均功率即为破壁机某一功能的平均功率值。

注意：破壁机同一功能，加入材料的材质多少，加入的水温度和水量不同，会造成不同的测量结果。

相关行业：

家用电器（洗衣机）、小家电（咖啡机）、厨房电器（烤箱）

相关产品：

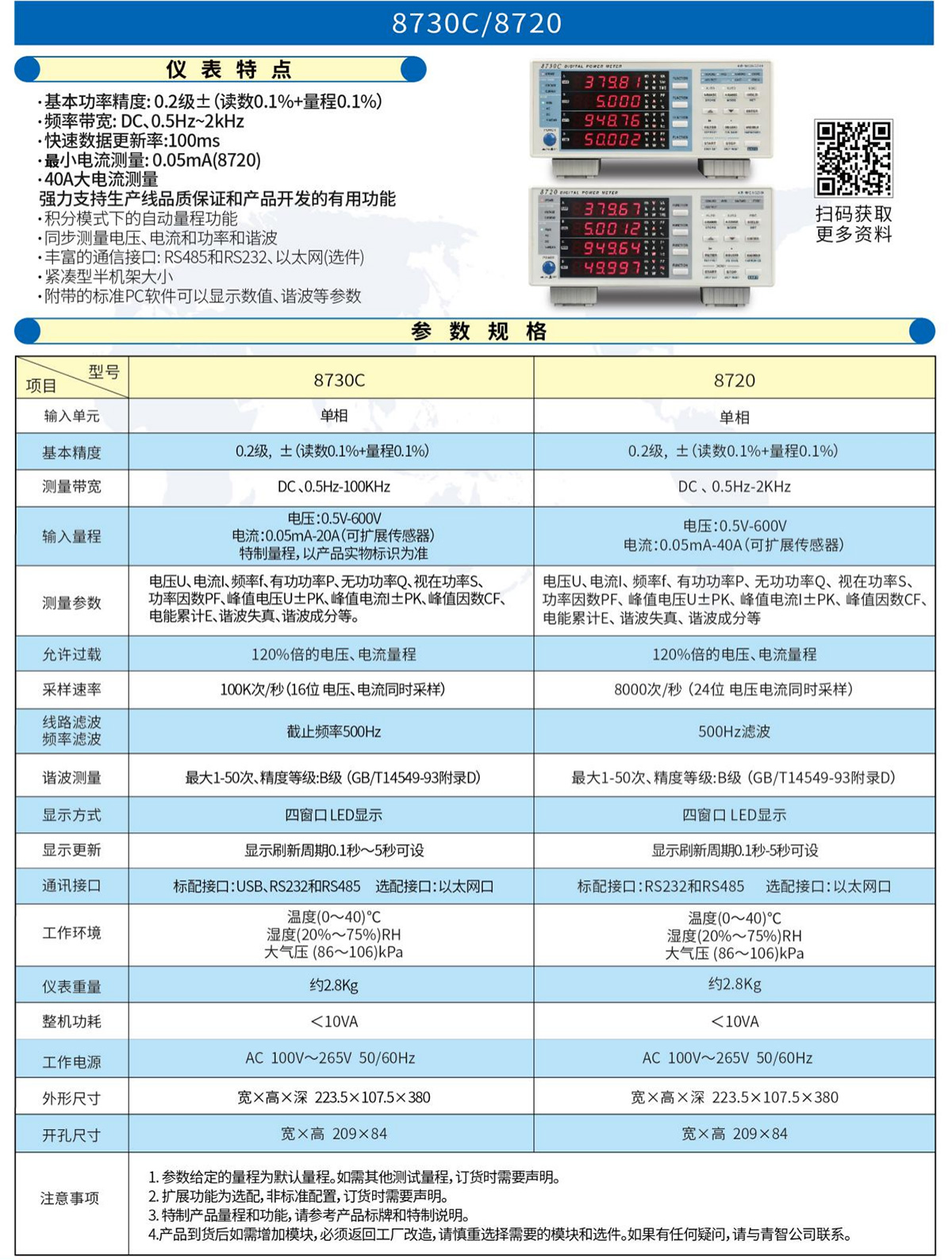

青岛青智仪器推出的8720/8730C功率计，适合各种家用电器的测试要求！
