PA8000是一款认证级功率分析仪，功率精度高达0.01%、带宽高达5MHz，是逆变器、变频器与电源产品能效测量的基准，也是标准实验室认证检测的依据。

产品介绍

　　0.01%认证级功率测量精度

输入参数	参数描述
测量量程	电压	1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V
	电流	直接输入（峰值因数为 3）	5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
	电流	传感器输入（峰值因数为 3）	50mV、100mV、200mV、500mV、1V、2V、5V、10V
连续最大允许输入值	电压	峰值 2000V 或 RMS 值 1300V，取两者较小值
	电流	直接输入	5A：峰值 15A 或 RMS 值 6.5A，取两者较小值
	电流	传感器输入	峰值不得超过量程的 4 倍，有效值不得超过量程的2倍
瞬时最大允许输入值（≤ 1s）	电压	峰值 3000V 或 RMS 值 1500V，取两者较小值
	电流	直接输入	5A：峰值 22.5A 或 RMS 值 10A，取两者较小值
	电流	传感器输入	峰值不得超过量程的 5 倍，有效值不得超过量程的3倍

输入参数	PA8000
输入带宽	DC，0.1Hz~5MHz
采样率	2MS/s
最大连续共模电压	1000Vrms

精度：

输入信号频率范围	PA8000
输入信号频率范围	电压 / 电流	功率
DC	电流：0.05+0.05 电压/ 传感器：0.05+0.05	电流：0.05+0.10 电压/ 传感器：0.05+0.10
0.1Hz ≤ f ＜ 30Hz	0.03+0.05	0.08+0.10
30Hz ≤ f ＜ 45Hz	0.03+0.03	0.05+0.05
45Hz ≤ f ＜ 66Hz	0.01+0.02	0.01+0.03
66Hz ≤ f ＜ 1KHz	0.03+0.03	0.05+0.05
1KHz ≤ f ＜ 10KHz	0.10+0.05	0.15+0.10
10KHz ≤ f ＜ 50KHz	0.20+0.10	0.30+0.20
50KHz ≤ f ＜ 100KHz	0.50 + 0.30	0.70 + 0.50
100KHz ≤ f ＜ 500KHz	(0.004f+0.8) + 0.5	(0.02f-0.3) + 1.0
500KHz ≤ f ≤ 1MHz	(0.01f-2.2) + 1.0	(0.042f-12) +2.0

　　PA8000是一款认证级功率分析仪，功率精度高达0.01%、带宽高达5MHz，是逆变器、变频器与电源产品能效测量的基准，也是标准实验室认证检测的依据。

PA8000功率分析仪(图1)

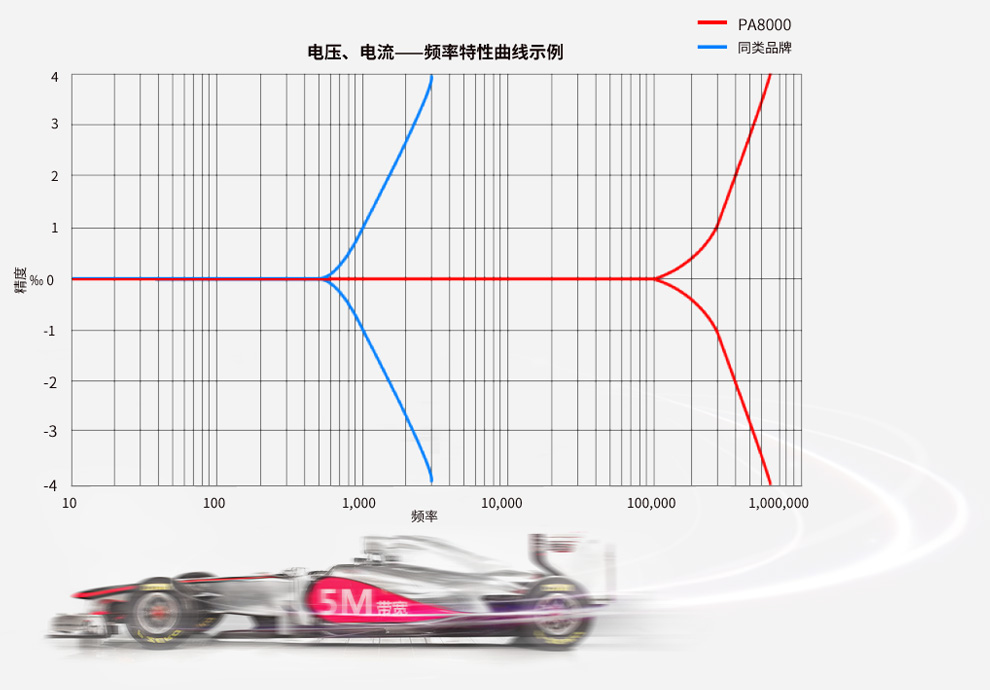

　　5MHz带宽，平稳的频率特性与稳定性

　　PA8000是行业内为数不多的一款具有0.01%精度，电流与电压频率带宽高达5MHz的功率分析仪，完全满足未来以SiC为代表的高速开关设备的功率测量。

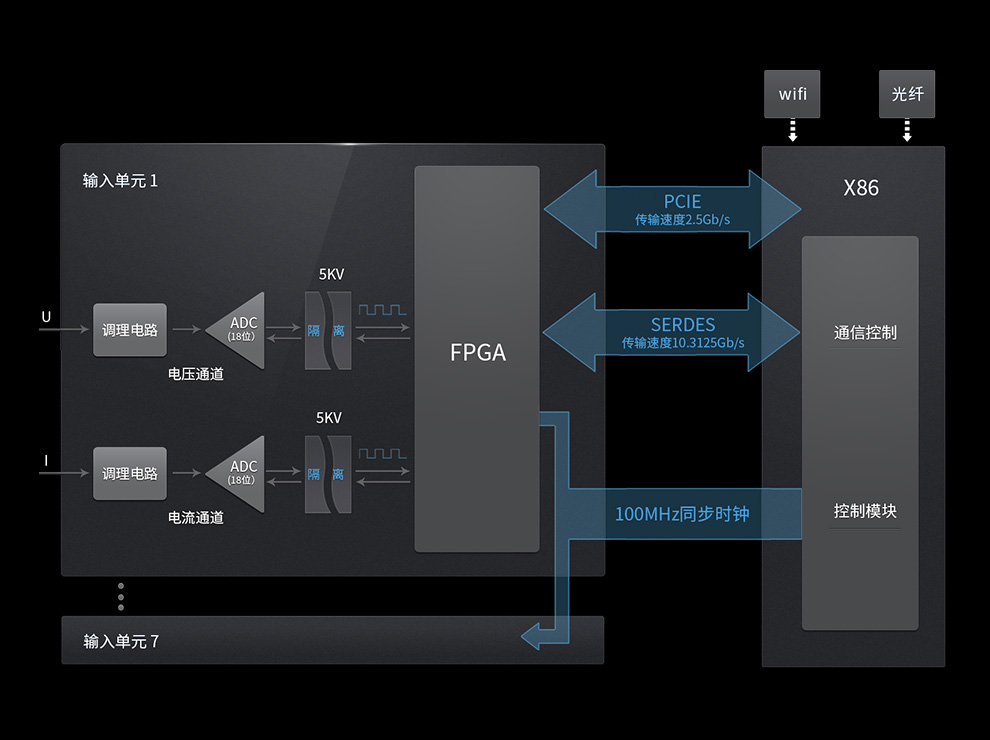

PA8000功率分析仪(图2)

　　低功率因数下的相位测量精度

　　PA8000功率分析仪带宽为DC/0.1Hz‐5MHz，由于采用了PLL源倍频技术，可实现速度更快、动态范围更广的谐波测量，在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数（THD）的准确测试。

　　1ms高速数据更新率

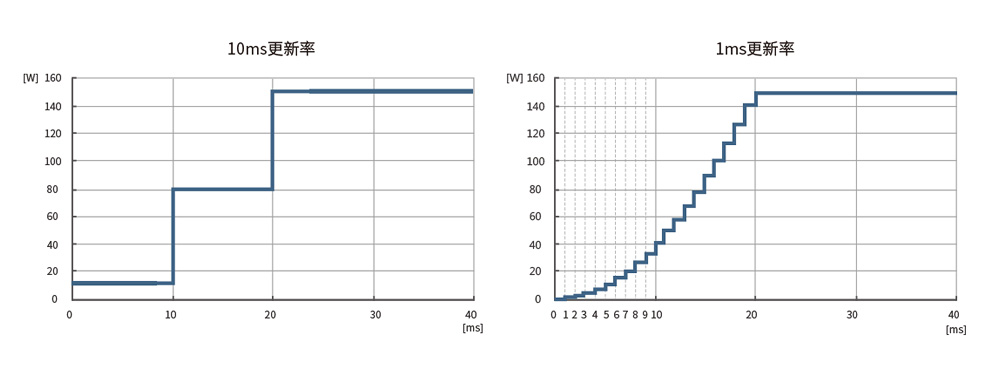

　　PA8000是世界上少数可以设置1ms高速数据更新率的功率分析仪。我们在PA8000的功能中加入了1ms-5ms的高速数据采集模式，1ms的数据更新率可以捕捉快速变化的瞬时信号，可以展现出波形细节。比如在电机行业中，PA8000则可以完全测量出电机的启动波形，可以为用户提供评估电机的重要依据。

PA8000功率分析仪(图3)

　　电流传感器相位补偿功能

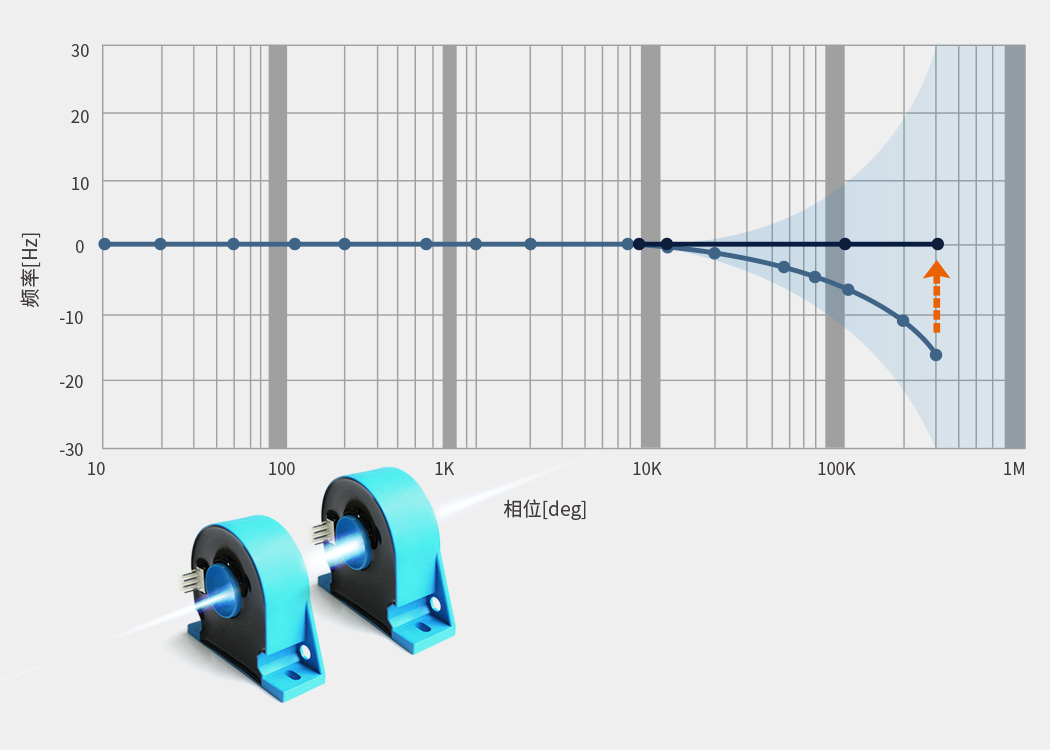

　　在使用电流传感器作为输入时，由于传感器本身存在的延时，会增加电压电流的相位误差，PA8000的相位补偿功能则可以修正传感器带来的相位误差，能够提升高频及低功率因数下的功率测量精度，从而保证整体系统功率测量精度。

PA8000功率分析仪(图4)

　　创新功能

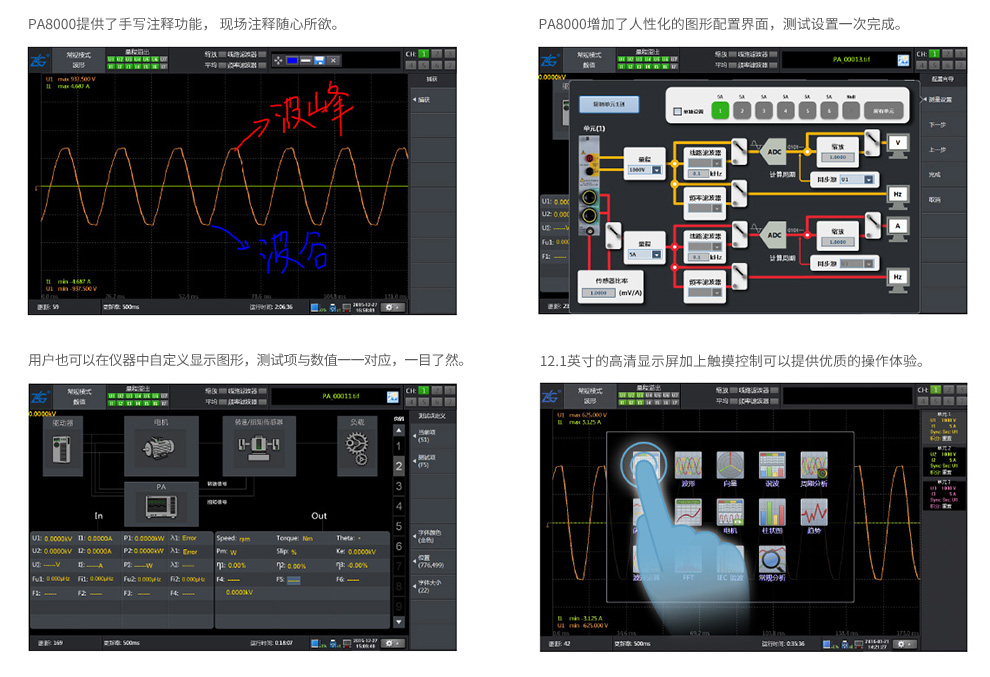

PA8000功率分析仪(图5)
