方案简介：

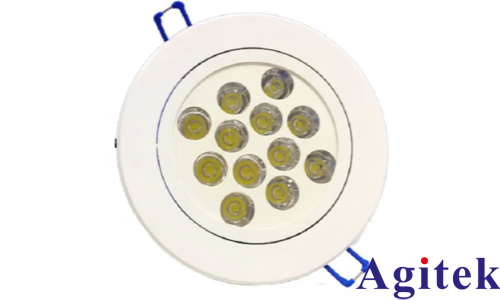

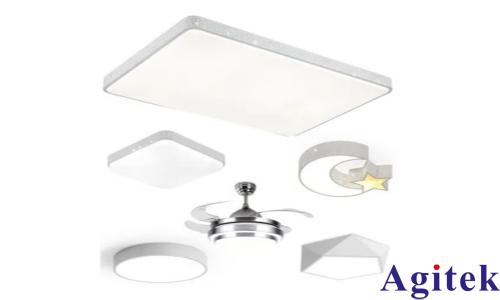

LED照明设备作为绿色环保的清洁光源，它具有节能省电、环保、寿命长久、高效率、多变幻、价格低等优点，深受用户青睐，逐渐替代传统照明光源，已经被广泛应用于家庭建筑照明、装饰照明、汽车照明等行业。

在LED照明灯具中，主要由驱动电源、LED光源灯主要部分组成。针对于家用照明LED设备，在驱动电源部分，需要实现将交流市电电源，转换为不同伏值的直流电。随着LED各项性能参数的不断提升,LED照明市场逐步兴起,应用领域更加广泛，国内外市场与客户对LED驱动电源也有了更高的要求,特别是电源的效率、功率因数、寿命、恒流精度、电磁兼容等性能。

本实验方案，针对LED照明设备的测试需求，主要实现对灯具功率、谐波等方面的实时检测，并依据IEC61000-3-2标准要求，对照明设备的谐波电流进行检测和判定。

适用功率计：

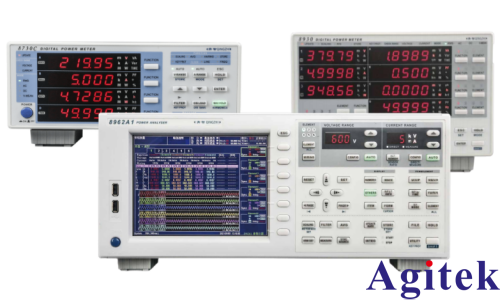

单、三相功率计8730C/8930；多通道功率分析仪8962A1。

配置优点：

通过我公司多年的技术积累，突破了市面上唯参数论应用的局限，通过优质的硬件配置和软件算法优化，为客户提供真正质优价廉的功率计器具。

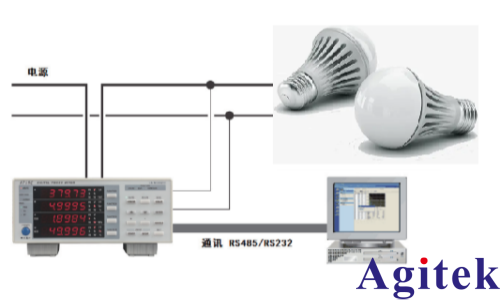

测试原理图：

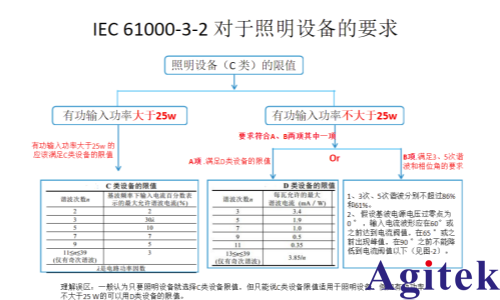

标准要求：

LED照明设备的驱动电流中，会应用整流电路，在此过程中，会使得电源的电流波形产生畸变。谐波注入电网后回事无功功率加大，功率因数降低，甚至有可能引起并联或串联谐振，会损坏其他设备。因此，对谐波电流的准确检测并判断，对用电安全尤为重要。随着市场对LED产品的性能、品质要求越来越高，国内外生产厂家迎来新的一轮产品升级。本实验方案，依照IEC61000-3-2标准，实现了对照明设备产品的谐波性能检测。

青智功率计产品优势：

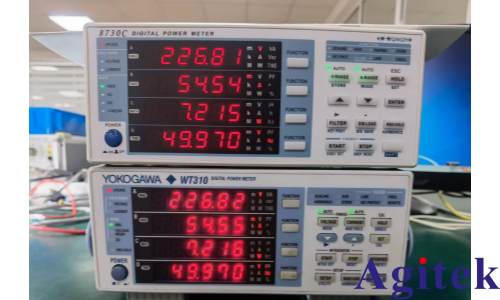

1）高精度的功耗分析：

我公司产品通过采用先进高速处理器，配合高速数据采样芯片，可实现电压、电流同时采样。同时，具备多档位自动切换，具备高精度 、宽范围、高速率的数据检测，可以测量有效值电压、电流、有功功率、视在功率、电能累计、频率、功率因数、谐波等数据。配合欧盟ECPP五星、能源之星、美国加州CEC等国际能效标准等对电源灯产品的要求，可实现对低功率的准确测量，最高功率分辨率达0.01mW。

 2）优秀高效的软硬件整合：

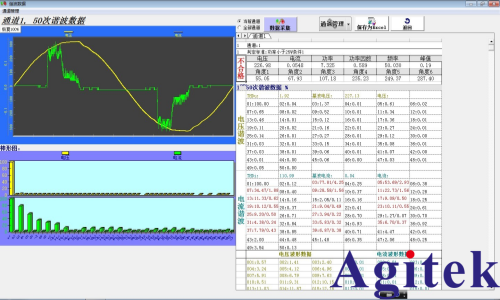

青智功率计，通过高速的采样，配合行业内优秀的软、硬件配合算法，实现了依据对应谐波测试标准进行判定的需求。界面清晰、全面、数据准确。

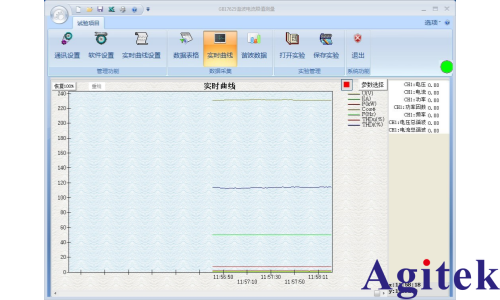

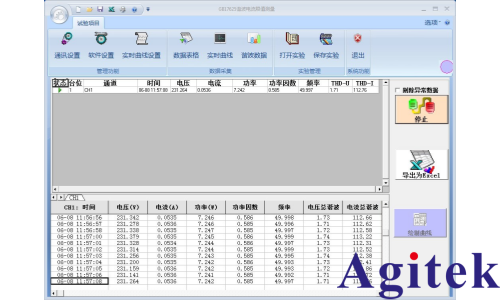

针对多台位、多通道同步测试需求，我们实现了通道数量的软件自由扩展，更方便、快捷、高效。同时，通过对客户实际应用中的需求的了解和挖掘，我们实现了对测试数据的有效整合、曲线图的直观显示、异常数据的多样化处理、报警等特色功能。
