青智仪器最新推出针对超大范围电流自动切换的功率计及参考设计

随着节能减排法规的逐步执行，很多电器产品，例如大功率加热器具，其工作时加热功率可达数十kW，而待机时控制板消耗功率仅有几W甚至更低。

另外很多电源测试系统，为了兼容更多的产品类型，面对的被测产品功率范围很大，小至手机充电器的mW级待机功率，大至特种电源、储能电源的几十kW。

目前市场上比较的高端的宽量程功率计，直接接入测量的电流范围大多在几十uA至40A之间，超出后必须外配电流传感器。但是使用数百A量程的电流传感器时，无法测试uA或者mA级别的电流，在面对如此巨大跨度时，常规做法是人工切换接线，费时、费力、容易接错线，造成测试效率极其低下。

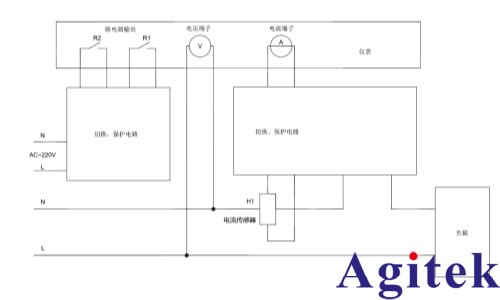

为了解决上述难题，青智仪器联合行业领先企业，对8718CT-R功率计进行改制，硬件上增加了继电器控制接口，通过上位机软件发送指令，控制外部切换、保护电路，可以自动将输入电流在仪表直接接入、电流传感器接入两种模式进行切换，同时进行必要的保护，大大提高了测试效率。

8718CT-R主要特点：

■精度0.2级， ±（读数0.1% + 量程0.1%）

■交直流，6-600V，0.05mA-40A自动换档

■可选配谐波功能

■电压、电流隔离，可避免线路压降引入的测量误差

■数据更新周期自由可调，0.05S、0.1s、0.25s、0.5s、1s、2s、5s

■4窗口数码管，显示直观、操作便捷

■标配RS232/485双模式通讯接口

■加装2路继电器接口

该功率计及设计参考是定制方案，详情请联系安泰测试。
