由于直流电机电枢电路的电阻和电感很小，转子有一定的机械惯性，所以电机通电时，电枢速度和起动初期对应的反电动势都很小，起动电流很大。较大可达额定电流的15 ~ 20倍。该电流会对电网造成干扰，对机组造成机械冲击，并对换向器产生火花。为了降低直流电机的启动电流，电枢电路中常串联专门设计的可变电阻。对于大容量直流电机，通常采用降压启动。

直流电机的启动电流时间短，通常低于50ms，瞬间电流大，需要仪表高速计算并准确找到最大值并抓取下来，因此，直流电机的启动电流也是直流电机的一个重要参数，青智仪器根据直流电机启动特性提供如下解决方案。

青智8730C测试直流电机启动电流示意图

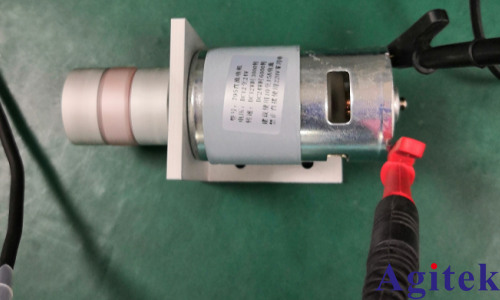

这是我们今天要测试的主角，DC12V的直流电机。

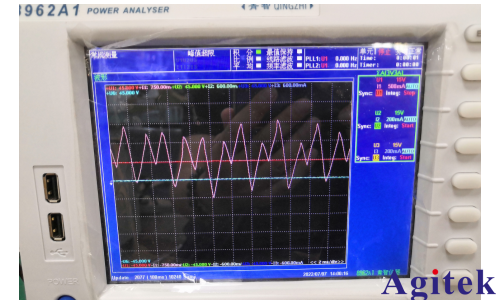

先用8962A1看下电机正常运行时的电压电流波形，可以看到电流的波形是脉动直流。

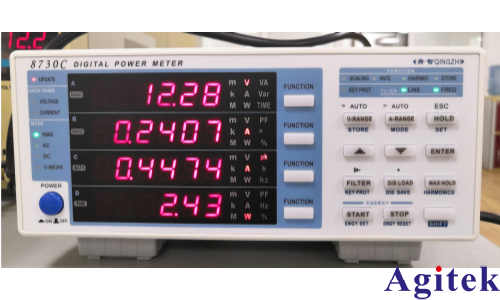

我们再用8730C测试下电机正常运行时的电压电流等参数。

电机正常运行的电流有效值0.25A左右，Apk值大概是0.45A左右。

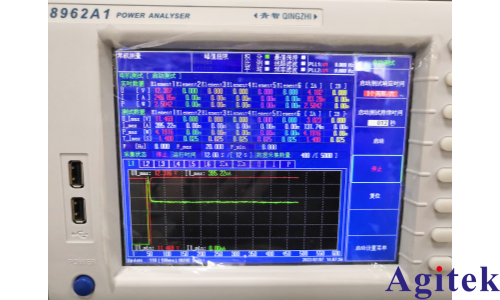

用8962A1的电机测试模块的启动测试看下电机启动的有效值曲线，发现该电机的启动时间在10ms左右，时间很短，所以电机启动电流需要用Apk的最大值功能来测试。

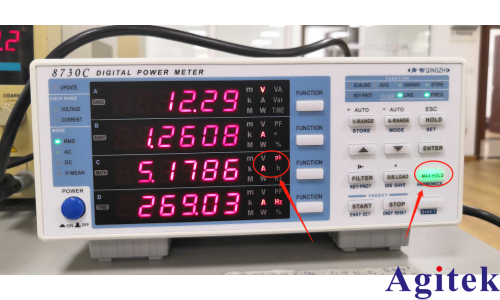

将8730C的显示窗口调整为如下模式，按下MAXHOLD按键亮起后启动电机，测试结果为电机启动电流Apk最大值为5.18A，5.18/0.45=11.5，可以得到电机启动电流Apk最大值大概是电机正常运行Apk值的11.5倍左右，符合直流电机的启动特性。

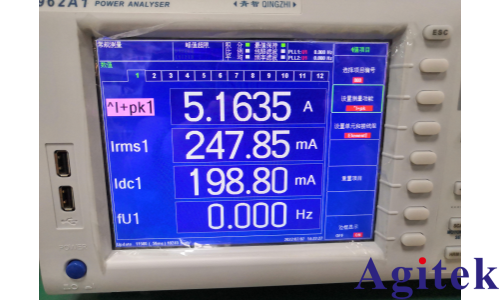

我们再来看下8962A1的测试结果，显示Apk最大值为5.16，跟8730C的测试结果基本一致。

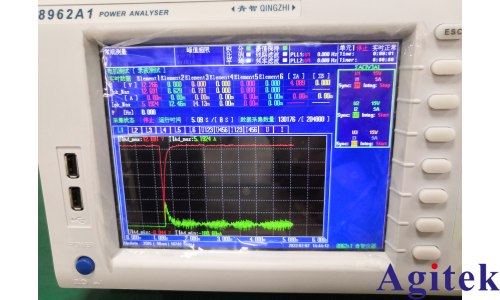

打开8962A1的电机测试的录波测试功能，看下电机启动过程的波形图，红色为电压波形，绿色为电流波形，电机启动后电压被瞬间拉低的同时电流突然增大，启动后电压逐步恢复正常，电流值下落至正常运行状态，此图可以更直观的看出直流电机启动过程中电压电流的变化趋势。

注意事项：

1.电机启动测试过程时间段，请将测试仪表的采样速度和计算刷新速度都调整为最快。

2.直流电机的波形比较干净，请关闭仪表的滤波功能。

3.根据电机的启动参数给仪表选择合适的量程，以免启动电流过大对仪表造成冲击或者因为量程过小削波引起测量误差。
