任意波形发生器是信号发生器的一种，它能生成真实波形，提供广泛的激励信号。 它们所生成的各类信号常常用于对器件进行通信协议压力测试。

任意波形发生器的主要用途是什么？

测试工程师员可以使用 AWG 生成测试信号为被测器件（DUT）提供激励，并使用示波器分析器件的工作状态。

如何使用任意波形发生器？

测试工程师利用任意波形发生器，只需几步即可验证电路的设计：

(1) 激活输出控制；

(2) 选择要生成的波形；

(3) 将输出端连接到被测器件；

(4) 使用示波器验证被测器件的性能。

案例分享

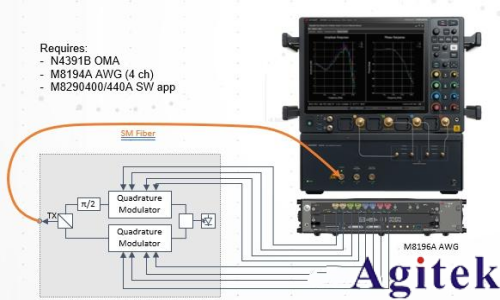

400G/800G/1TBit 级别相干光信号的测试 - 基于任意波形发生器(AWG)平台

什么是信号发生器？

信号发生器是工程师用来创建重复波形的一种仪器，在设计、测试和制造系统和元器件的过程中经常会用到。 信号发生器还是一系列更广泛仪器的统称。 它也经常被称为信号源或源。

信号发生器（信号源）有哪些类型？

信号发生器有多种类型：

模拟信号发生器
矢量信号发生器
任意波形发生器
射频（RF）信号发生器
函数发生器
脉冲发生器
数字码型发生器

什么是射频信号发生器？

射频信号发生器为使用射频的测试应用生成所需的波形。 其中一种射频信号发生器是模拟信号发生器（ASG），它可以生成幅度调制（AM）、频率调制（FM）、相位调制和脉冲调制等信号。 随着信号调制变得越来越复杂，您需要使用矢量信号发生器（VSG）来生成这类复杂的数字信号。 矢量信号发生器常用的调制格式有正交相移键控（QPSK）、正交幅度调制（QAM）和二进制相移键控（BPSK）。

矢量信号源/矢量信号发生器原理

基带发生器所产生的信号被用于驱动IQ调制器。IQ调制器部分的基带信息来自两条途径：内部基带发生器或者外部IQ输入。这些数据连带校准系数被组合输出, 这就保证了调制器的输出是一个校准过的, 高品质的信号。使用外接IQ输入端则可以产生一些定制的信号, 或者用于测试自制的基带发生器。

矢量信号发生器框图结构

矢量信号发生器框图结构

这是矢量信号发生器框图结构。它在普通模拟信号发生器的基础上添加了两个新模块：IQ调制器和基带发生器。

矢量信号发生器调制方式: 任意波形的发生器的模式和实时模式

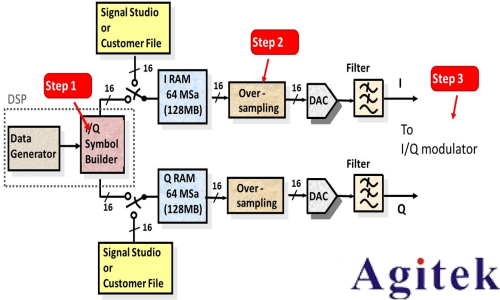

我们有两种方式，任意波形的发生器的模式和实时模式，这两种都可以来产生0101的一个序列。这个就是我们的任意波形模式的一个框图，我们可以看到后面这一部分就是输入到RAM进行过采样，然后到DAC。前面这部分是一个生成PN序列的generator，然后我们在这里做IQ的一个符号的映射，然后在在我们的任意波形发生模式，它是有一个 IQ RAM这里面的它是用来缓存已经映射好的比特，那么这里同样可以用自带的我们data generator我们可以切换出来，（可以用5709的PC，）在我们的电脑中使用signal studio现在叫pathwave generator这样的一个软件，我们可以把我们需要的波形调制的波形生成好，然后download到里面，然后再进行发送。（matlab studio ads 都可以产生信号放到里面去 89600录制然后重放。

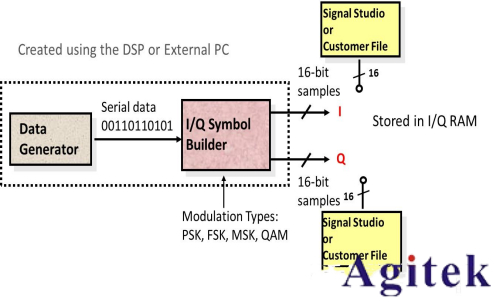

任意波形的发生器的模式

这部分就是它把前面的一个data generator，然后和IQ矢量的一个符号映射做一个细化。

就是我们在data generator里面，自己生成了一个伪随机的二进制序列，然后输出给 IQ的symbol builder，它是根据我们选择不同的调制方式来选择不同的星座图的IQ、平面的映射，然后之后我们再存储到我们的IQ ram里面。当然这里面我们也可以选择我们的用户自己的信号，可以用signal studio可以用 ads做这样一个我们生成我们要的波形，然后存到我们 IQram就可以。

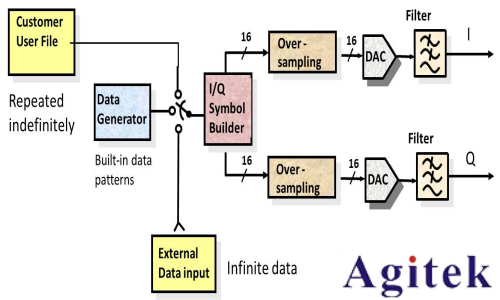

实时模式

這是另外一种就是我们的实时模式，它和任意波形生成模式之间的主要显著区别在于缺少IQ RAM。实时基带发生器不再需要RAM。因为这里面我们不需要做一个中介的存储，我们直接通过上位机或者是我们的data generator的输出，我们就直接达到我们的IQ调制部分。在实时模式下，I/Q符号生成器动态生成模拟I/Q波形。实时模式允许通过实时I/Q符号生成器生成连续数据流，以方便地生成适合于BER分析的测试信号。

功放测试 - 案例分享

功放测试是射频前端最主要的器件之一 , keysight信号发生器基于微波器件的测试需求，推出一体化微波特性综测仪PNA-X，满足微波器件的测试要求，提供功放输出功率、增益、驻波、PAE、1dB压缩点、AM/AM 和 AM/PM 特性。测试参数包括输出功率和增益，输入输出反射系数或驻波比，功率附加效率（Power added Efficiency, PAE)，1dB 压缩点，AM/PM 和 AM/PM 特性，互调分量以及谐波抑制以及EVM，ACPR 和 CCDF等。

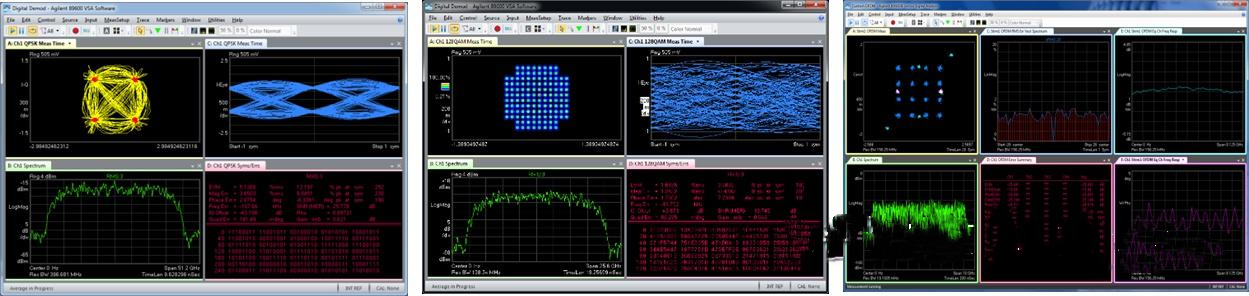

使用矢量信号发生器和信号分析仪完成功放EVM、ACPR和CCDF等指标的测试

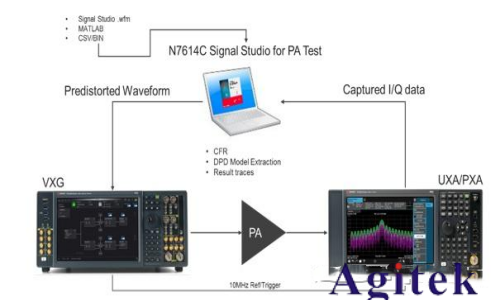

完整的数字预失真和包络跟踪测试解决方案 - 案例分享

无线移动终端设备功能日益丰富，系统复杂程度不断提高，功耗同样持续增加，因此改善电池利用率和功效的需求持续高涨。射频功率放大器是无线移动终端设备中最大的功耗元件之一，因此包络跟踪和数字预失真等能够提升功效的技术开始得到广泛使用。Keysight提供完整的数字预失真和包络跟踪测试解决方案 。
