随着新能源汽车、光伏储能及高压工业设备的快速发展，绝缘耐压测试需求呈现高电压、高精度、智能化趋势。传统测试设备在应对10kV以上交/直流耐压测试、GΩ级绝缘检测时，普遍面临以下痛点：

输出能力不足：无法满足大功率器件（如电机、动力电池模组、带启动电容的电器）的极限测试需求

检测维度单一：仅判定“合格/不合格”，缺乏崩溃电压分析及电弧放电监测

自动化兼容性差：产线集成效率低，数据追溯困难

TH9120系列交/直流耐压绝缘电阻测试仪，专为高绝缘强度器件设计，可精准执行10kV级交流/直流耐压测试及绝缘电阻检测，适用于光耦元件、电力继电器、工业高压开关、光伏组件等器件的高压耐受性评估与绝缘失效分析。

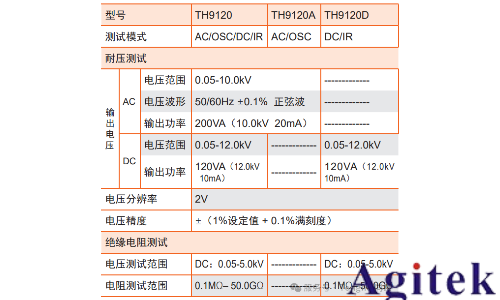

TH9120系列交/直流耐压绝缘测试仪包括以下几种类型：

高压性能全面升级

交/直流耐压测试：

AC：10kV/最大20mA/200VA输出，DC：12kV/最大10mA/120VA输出，因此可用来为高耐压的定子、电机等设备做耐压测试，也可以对零件做同样的测试。

绝缘崩溃检测：

AC：0.05-10.0kV，分辨率10V，DC：0.05-12kV，分辨率10V。

常规测试耐压，如图所示，只是设定了上升时间和测试电压值，如果在测试时间内，被测件出现击穿现象，则判断耐压不良，直接切断测试电压。因此，常规耐压检测仅能判断在指定电压下耐压是否合格。

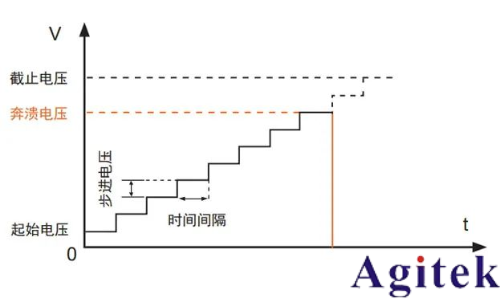

部分被动组件或材料需检测高压耐受度并确定崩溃电压，常规耐压检测法无法满足。因此，TH9120系列增加了崩溃电压检测功能，通过预设起始、截止电压、电压步进及时间间隔逐步测量，被测件绝缘不良时自动保存电压值作为崩溃电压。

若至截止电压仍未崩溃，可重设参数继续分析，直至获得准确值。此功能可准确评估组件绝缘耐压程度，帮助研究人员改进绝缘较弱部分。

智能诊断与安全防护

耐压绝缘测试和电弧侦测（ARC）：耐压不良指测试中发生电气闪络或绝缘击穿。尽管耐压测试已成为电器设备及材料安全检测的强制性项目，但单一判断绝缘失效已无法满足品质管控需求。电弧放电（ARC）现象因与绝缘性能高度关联，现被列为关键监测对象。

两类典型场景易引发ARC：

材料表面放电：高电场强度导致气体电离，瞬态打火产生温升效应，长期作用引发绝缘材料热老化失效；

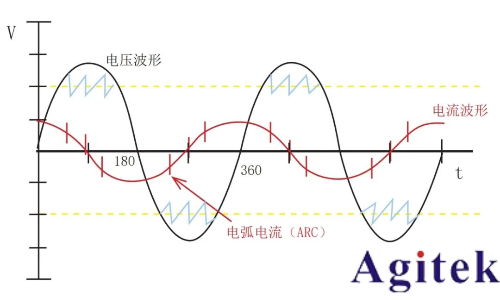

空间拉弧放电：测试点间距过小时，空气电离形成高频瞬态电流，加速局部绝缘碳化。ARC侦测通过高频电流信号分析（如下图），可量化评估放电强度，精准识别潜在绝缘缺陷。

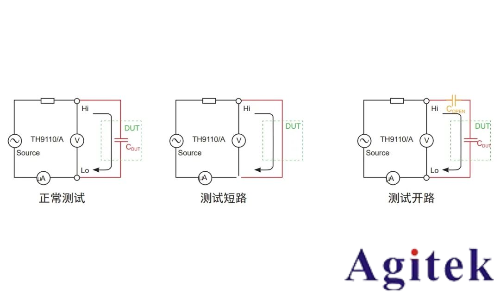

开短路侦测OSC（仅TH9120/A）：在耐压测试过程中由于被测件与测试线接触不良、测试线损坏等，会发生开路现象，导致不良品误判为良品；被测件损坏或者被测端间距太小导致测试线短路现象，使用OCS功能，仪器可预先侦知测试端开短路情况，减少误判与设备损伤。

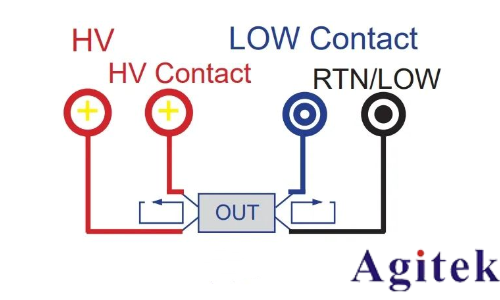

引脚接触检查：对于产线测试时的接触检查问题，除OSC功能外，还增加了引脚检测功能（图D），确保被测件与测试线连接可靠，提升测试可靠度与效率。

自动化接口：HANDLER（机械手接口）、RS-232、LAN、USB DEVICE、USB HOST；选配GPIB，无缝对接机械手与工业控制系统。

多步骤编程：支持100个文件×50步存储，满足复杂测试流程需求。

数据溯源：一键截屏/U盘导出，搭配定制化上位机软件，实现测试数据可视化分析。

TH9120系列交/直流耐压绝缘电阻测试仪，以 “超高压、高精度、智能化” 为核心，重新定义电气安规测试标准。无论是研发实验室的精细分析，还是自动化产线的高效检测，均能提供可靠保障。
