在很多电子电路测试和信号模拟应用中，我们不仅需要精确的交流波形，还需要叠加一个直流分量来调整信号的基准电平。这正是直流偏移功能的用武之地。AFG31151作为一款高性能的任意波形发生器，其直流偏移设置功能强大且灵活，但对于初学者来说，可能存在一些困惑。因此，本文将详细讲解AFG31151的直流偏移设置方法，并结合实际应用场景。

　　首先，我们来明确一下什么是直流偏移。简单来说，直流偏移就是叠加在交流信号上的一个恒定的直流电压。通过调整直流偏移量，我们可以改变整个信号的平均电压水平，使其处于正电压、负电压或者零电压附近。这在许多应用中至关重要，例如：

　　模拟特定电路的工作电压:某些电路需要特定的工作电压才能正常运行，通过设置合适的直流偏移，我们可以模拟这些工作电压条件，进行更真实的电路测试。

　　调整信号的幅度范围:某些应用需要信号处于特定的电压范围内，例如，需要保证信号始终保持在正电压区域，以避免损坏某些元器件。通过调整直流偏移，我们可以控制信号的幅度范围。

　　产生非对称波形:标准的正弦波、方波等波形是关于零电压轴对称的，通过加入直流偏移，我们可以产生非对称的波形，这在某些特定信号模拟中非常有用。

　　那么，如何在泰克AFG31151上设置直流偏移呢？主要有两种方法：

　　方法一：通过面板按键操作

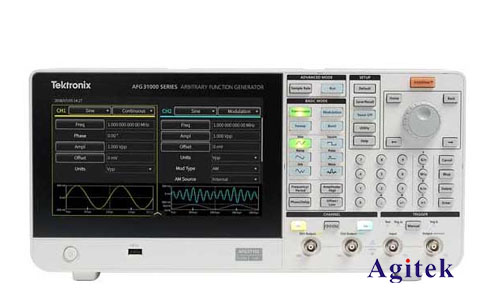

　　泰克AFG31151的面板按键操作相对直观。首先，确保您已在仪器界面选择了正确的波形通道。然后，找到面板上的“Offset”或类似的按键，通常会显示为“DC Offset”或者一个带有“+-”符号的按键。按下该按键，然后使用旋钮或按键调整直流偏移的值。屏幕上会实时显示当前的直流偏移值，单位通常为伏特(V)。需要注意的是，可调整的直流偏移范围会受到输出电压范围的限制，请参考仪器的用户手册确定最大可调范围。

　　方法二：通过软件控制

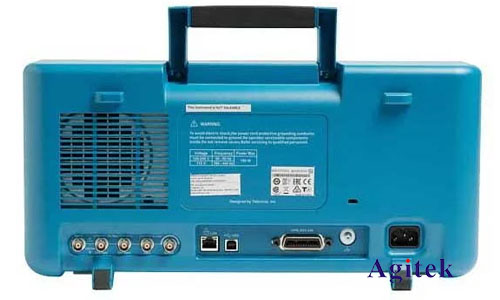

　　泰克AFG31151支持多种软件控制方式，例如，通过USB、LAN或GPIB接口连接到电脑，使用泰克提供的软件进行更精确的控制。在软件界面上，您通常会找到一个专门用于设置直流偏移的参数，可以通过输入精确数值来设置直流偏移。软件控制方式能够实现更高精度的设置和自动化控制，尤其是在进行批量测试或需要精确控制波形参数的情况下，更为高效。软件的具体操作步骤，请参考泰克提供的软件用户手册。

　　注意事项:

　　输出电压范围:在设置直流偏移时，一定要注意仪器的输出电压范围，避免超出范围导致仪器损坏或输出信号失真。

　　负载阻抗:负载阻抗会影响输出电压，在设置直流偏移时，需要考虑负载阻抗的影响，确保输出电压符合预期。

　　信号叠加:直流偏移是叠加在交流信号上的，所以最终的输出电压是交流信号和直流偏移的叠加结果。

　　常见问题解答:

　　问：为什么我的直流偏移设置无效？答：请检查仪器的输出状态、连接是否正确，以及是否选择了正确的波形通道。

　　问：直流偏移的精度是多少？答：精度取决于仪器的性能和设置方式，具体精度参数请参考仪器用户手册。

　　问：如何清除直流偏移？答：将直流偏移值设置为0即可。

　　总而言之，泰克AFG31151的直流偏移设置功能非常实用，掌握了正确的设置方法和注意事项，能够有效地提升实验效率，并帮助您更精确地模拟和测试各种电子电路，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
