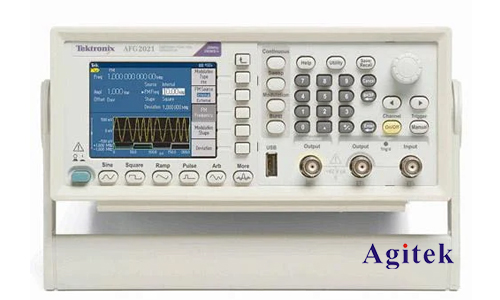

在现代电子测试和测量领域，泰克（Tektronix）信号发生器因其高精度、高稳定性和丰富的功能而被广泛应用。然而，在实际应用中，用户有时会遇到信号发生器的下降沿速度慢于预期的问题，这可能严重影响测试结果的准确性和可靠性。本文将深入探讨泰克信号发生器慢速下降沿的成因、影响及解决方法，并结合实际案例进行分析。

　　一、慢速下降沿的成因分析

　　泰克信号发生器的下降沿速度主要由内部电路设计和外部负载条件共同决定。慢速下降沿的出现通常由以下几个因素造成：

　　1.输出阻抗与负载阻抗不匹配:这是导致慢速下降沿最常见的原因。信号发生器的输出阻抗通常为50Ω（或其他阻抗，取决于型号），如果负载阻抗与之不匹配，将会导致信号反射，从而延长下降沿时间。例如，如果负载阻抗过高，信号会部分反射回发生器，导致下降沿拖尾；如果负载阻抗过低，则可能发生信号衰减和失真。

　　2.电容性负载:较大的电容性负载会显著影响信号的上升时间和下降时间。电容会吸收能量，从而减缓电压变化的速度。在高频应用中，即使是寄生电容也可能导致明显的下降沿变慢。这在使用高频探头或长电缆连接负载时尤其需要注意。

　　3.发生器内部电路限制:虽然泰克信号发生器通常具有快速上升/下降时间，但在某些特定的工作模式或频率范围内，内部电路的限制可能会导致下降沿变慢。例如，在低幅度输出或高频率输出时，发生器的内部电路可能无法提供足够的驱动能力，从而影响下降沿速度。

　　4.信号发生器自身故障:在极少数情况下，慢速下降沿可能是由信号发生器内部电路故障造成的，例如输出级组件老化或损坏。这需要进行专业的维修或更换设备。

　　5.软件设置:部分泰克信号发生器允许用户调整输出波形的参数，例如上升/下降时间。如果用户错误地设置了较慢的下降时间，也会导致实际输出下降沿速度变慢。仔细检查信号发生器的设置参数至关重要。

　　二、慢速下降沿的影响

　　慢速下降沿会对信号完整性产生负面影响，主要表现在以下几个方面：

　　1.测试精度降低:在许多测试应用中，精确的上升时间和下降时间至关重要。慢速下降沿会直接影响测试结果的准确性，例如在高速数字电路测试中，慢速下降沿可能导致错误的逻辑判断。

　　2.信号失真:慢速下降沿会引起信号失真，导致信号中出现过冲、下冲或振铃等现象，这些现象会严重干扰信号的传输和处理。

　　3.EMI/EMC问题:慢速下降沿会产生较大的电磁干扰，影响其他设备的正常工作，尤其是在高频应用中，这种影响更加显著。

　　三、解决方法及故障排除

　　解决泰克信号发生器慢速下降沿问题需要从多个方面入手：

　　1.阻抗匹配:确保信号发生器的输出阻抗与负载阻抗匹配，可以使用50Ω的同轴电缆和连接器。如果负载阻抗无法匹配，可以使用阻抗匹配网络进行匹配。

　　2.减少电容负载:缩短连接电缆长度，使用低电容的探头和连接器，可以有效减少电容性负载的影响。

　　3.检查信号发生器设置:仔细检查信号发生器的设置参数，确保上升/下降时间设置正确。

　　4.检查输出电压和频率:在低幅度输出或高频率输出时，发生器的驱动能力可能不足，需要考虑提高输出电压或降低频率。

　　5.进行系统测试:如果以上方法都不能解决问题，则需要对整个测试系统进行全面的检查，包括信号发生器、连接线、负载等所有组成部分。

　　6.联系技术支持:如果问题仍然存在，请联系泰克的技术支持部门寻求帮助。

　　四、应用案例分析

　　例如，在高速数字电路测试中，若发现信号发生器产生慢速下降沿，则可能导致采样结果不准确，误判电路的逻辑状态。通过检查负载阻抗、连接电缆及信号发生器设置，例如调整输出阻抗或使用合适的匹配网络，可以有效解决此类问题，保证测试结果的可靠性。

　　泰克信号发生器慢速下降沿问题是一个复杂的问题，需要综合考虑多个因素才能有效解决。通过深入了解其成因，并采取相应的解决方法，可以有效提高测试精度，确保信号完整性，最终提高测试效率和可靠性，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
