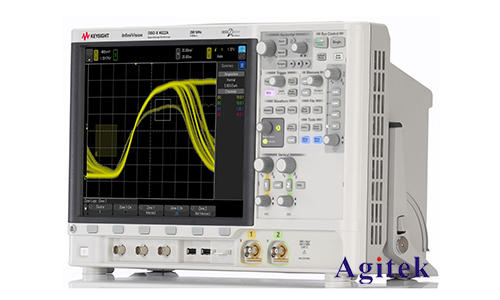

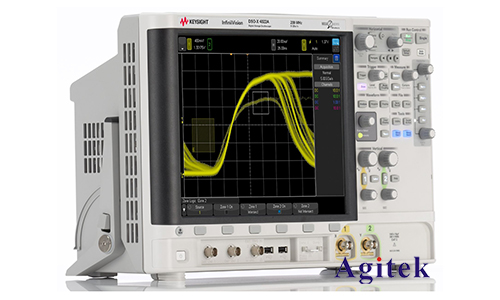

作为一名专业工程师，你可能已经非常熟悉示波器的基本操作。然而，充分利用示波器的高级功能可以显著提升你的工作效率和测量精度。今天，我们将详细探讨安捷伦（现为是德科技，Keysight Technologies）示波器的REF（参考）功能。这个功能可以帮助你保存和对比波形，从而更好地进行分析和故障排查。

　　REF功能概述

　　REF功能允许你将当前捕获的波形保存为参考波形，以便以后与新的波形进行比较。这在信号调试、验证和故障排除时非常有用。通过使用REF功能，你可以：

　　-保存重要的波形作为基准。

　　-与后续捕获的波形进行快速比较，识别变化。

　　-轻松检测到信号中的异常和变化。

　　设置和使用REF功能

　　1.捕获并保存波形

　　首先，你需要捕获你感兴趣的波形。以下是基本步骤：

　　1.连接并配置示波器：

　　-将探头连接到待测电路，并确保所有连接稳固。

　　-调整示波器的垂直和水平设置，使波形清晰可见。

　　2.捕获波形：

　　-运行示波器并捕获你需要的信号。

　　-如果需要，可以使用触发功能来稳定波形。

　　3.保存波形到REF内存：

　　-按下示波器前面板上的"Save/Recall"按钮。

　　-选择“Save to Ref Memory”选项，通常你可以选择REF1或REF2位置。

　　-按照屏幕提示保存当前波形。

　　2.加载并显示参考波形

　　有了保存的参考波形后，你可以在任何时候将其调出并与新的波形进行对比：

　　1.加载参考波形：

　　-再次按下“Save/Recall”按钮。

　　-选择“Recall from Ref Memory”，并选择之前保存的位置（如REF1或REF2）。

　　2.显示参考波形：

　　-确认加载后，参考波形会以不同颜色显示在示波器屏幕上，通常与实时波形区分开来。

　　-你可以调整显示选项，例如亮度和位置，以确保参考波形清晰可见。

　　3.比较波形

　　在调出参考波形后，你可以通过比较实时波形和参考波形来进行分析：

　　1.目视对比：

　　-观察两个波形的重叠情况，注意任何明显的差异。

　　-如果差异较小，可以使用示波器的放大功能放大细节部分进行更仔细的检查。

　　2.测量差异：

　　-使用光标功能测量参考波形和实时波形之间的时间和电压差异。

　　-记录下这些差异，作为进一步分析的依据。

　　应用示例

　　1.电路调试

　　在开发和调试新电路时，REF功能尤为重要。你可以将理想状态下的波形保存为参考，然后在调试过程中不断捕获新波形并与参考波形对比，快速识别异常。

　　2.信号完整性测试

　　在进行信号完整性测试时，REF功能可以帮助你确定信号是否在传输过程中受到干扰或变形。保存一个没有干扰的基准波形，然后将测量得到的波形与其对比，可以轻松发现问题。

　　3.生产测试

　　在生产测试环境中，使用REF功能可以确保每个产品的信号输出与预期一致。将合格样品的波形保存为参考，每个新生产的产品都可以快速与参考波形进行比较，确保质量一致。

　　高级技巧

　　1.使用多个参考波形

　　有些示波器允许你保存多个参考波形（如REF1,REF2）。这对于需要多次比较或多条件测试的情况非常有用。例如，你可以保存不同操作条件下的波形，并在测试中快速切换。

　　2.自动比较功能

　　一些高端示波器提供自动比较和报警功能。当实时波形与参考波形的差异超出设定范围时，示波器会自动发出警报。这在批量测试中非常实用。

　　3.离线分析

　　许多示波器允许将参考波形导出到PC进行离线分析。这使你能够使用更多的分析工具和软件，进一步提高分析的深度和广度。

　　安捷伦示波器的REF功能是一个强大的工具，它可以大大简化你的工作流程，提高分析的准确性和效率。通过掌握REF功能的使用技巧，你将能够更好地应对各种复杂的测量和调试任务，提升你的工程工作水平。无论是在电路调试、信号完整性测试还是生产测试中，REF功能都能为你提供宝贵的帮助，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
