差分信号与测量挑战

　　差分信号是指两个信号幅度大小相等，极性相反的信号。它相对于单端信号具有显著的优势：更高的抗噪能力，更低的干扰，以及更长的传输距离。然而，差分信号的测量也面临一些挑战：

　　探头选择:单端探头无法有效测量差分信号，必须使用差分探头。差分探头能够同时测量两条信号线上的电压差，并抑制共模噪声。选择合适的差分探头至关重要，探头的带宽、输入阻抗和共模抑制比(CMRR)必须满足被测信号的要求。安捷伦提供多种不同规格的差分探头，以满足不同应用需求。

　　阻抗匹配:为了避免信号反射和失真，必须确保示波器的输入阻抗与信号源和传输线的阻抗匹配。不匹配的阻抗会导致信号衰减、反射和波形畸变，从而降低测量精度。

　　噪声抑制:差分信号虽然抗噪能力强，但环境噪声仍然可能影响测量结果。除了选择合适的差分探头外，还需要采取其他措施来抑制噪声，例如：使用屏蔽线、接地良好、合理布线等。

　　共模噪声抑制:差分探头的共模抑制比(CMRR)指的是其抑制共模噪声的能力。CMRR越高，则对共模噪声的抑制能力越强，测量精度越高。选择高CMRR的差分探头对于精确测量差分信号至关重要。

　　带宽限制:高速差分信号的测量需要高带宽的示波器和探头。带宽不足会导致信号失真，无法准确捕捉信号细节。

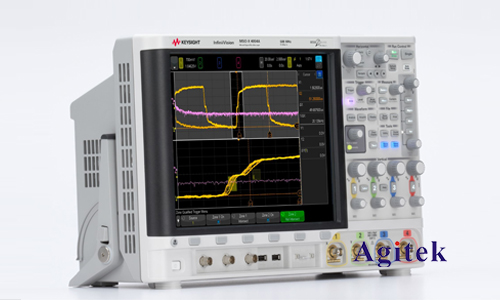

　　安捷伦示波器差分信号测量方法

　　安捷伦示波器提供了多种功能来支持差分信号的精确测量：

　　1.差分探头连接:正确连接差分探头至关重要。确保探头与示波器的接口匹配，并正确连接到被测信号的两条线上。

　　2.示波器设置:在示波器上正确设置触发方式、垂直比例、时间刻度等参数。对于高速信号，需要选择合适的采样率和垂直分辨率。

　　3.带宽限制设置:根据被测信号的特性设置合适的带宽限制，以避免高频噪声的干扰。

　　4.触发方式的选择:选择合适的触发方式，例如边缘触发或电平触发，确保能够稳定地捕捉到被测信号。

　　5.数学运算功能:安捷伦示波器具有强大的数学运算功能，可以对测量结果进行处理，例如计算峰峰值、平均值、有效值等。

　　提升测量精度的技巧

　　探头校准:定期校准差分探头，确保其精度和一致性。

　　地线连接:良好的地线连接可以有效地抑制噪声。

　　屏蔽措施:使用屏蔽线和屏蔽盒可以有效地减少外部电磁干扰。

　　信号完整性分析:结合示波器的信号完整性分析功能，可以分析信号传输过程中的失真和反射，从而提高测量精度。

　　应用案例分析

　　高速串行数据传输:利用安捷伦示波器和差分探头，可以精确测量高速串行数据传输中的眼图，评估信号质量和数据速率。

　　精密仪器控制:在精密仪器控制系统中，差分信号常用于传递控制信号。安捷伦示波器可以用于检测控制信号的精度和稳定性。

　　通信系统测试:在通信系统中，差分信号广泛应用于各种接口。安捷伦示波器可以用于测试通信系统的信号质量和性能。

　　利用安捷伦示波器进行差分信号精确测量需要选择合适的探头，正确设置参数，并采取有效的噪声抑制措施。本文介绍的方法和技巧可以帮助工程师和研究人员提高差分信号测量的精度和效率，从而更好地理解和应用差分信号技术，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
