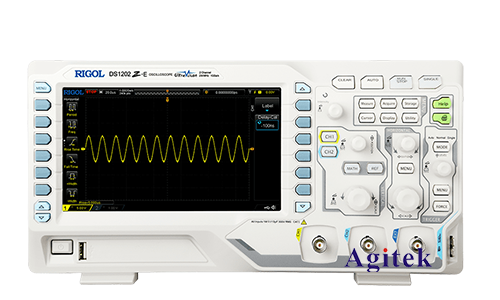

电容作为一种重要的电子元件，广泛应用于各种电子电路中。准确测量电容值对于电路设计、调试和维护至关重要。传统的电容测量方法通常依赖于专门的电容表，但示波器作为一种多功能测试仪器，也能够通过特定的方法实现对电容值的精确测量。本文以普源DS1102Z-E数字存储示波器为例，详细阐述利用示波器测量电容的方法，并对测量过程中的关键步骤和注意事项进行深入探讨。

　　1.测量原理与方法

　　普源DS1102Z-E示波器无法直接测量电容值，其测量电容的原理是基于RC电路的充放电特性。通过观察电容在RC电路中的充放电曲线，并利用时间常数τ(τ=RC)的关系，可以间接计算出电容值。具体方法如下：

　　1.1 RC电路搭建:

　　首先，需要搭建一个简单的RC电路。电路包含一个已知电阻R和待测电容C，以及一个方波信号发生器(可以由示波器自身提供或外接)。将方波信号施加于电阻和电容串联后的电路，通过示波器观察电容两端的电压变化。

　　1.2充放电曲线的观察与分析:

　　方波信号的上升沿和下降沿会分别触发电容的充电和放电过程。示波器上会显示出相应的指数衰减曲线。通过测量曲线上的关键参数，可以计算出时间常数τ。

　　1.3时间常数的测量:

　　时间常数τ表示电容电压达到最终值的63.2%所需的时间（充电过程）或从最终值下降到36.8%所需的时间（放电过程）。在示波器上，我们可以通过测量充放电曲线达到这些百分比点对应的时间来确定时间常数τ。

　　1.4电容值的计算:

　　根据时间常数τ=RC，以及已知的电阻值R，可以计算出待测电容C的值：C=τ/R。

　　1.5不同方法的比较:

　　除了上述基于时间常数的方法，还可以利用示波器的其它功能，例如测量曲线的斜率等方式来间接计算电容值。但时间常数法最为常用和准确。

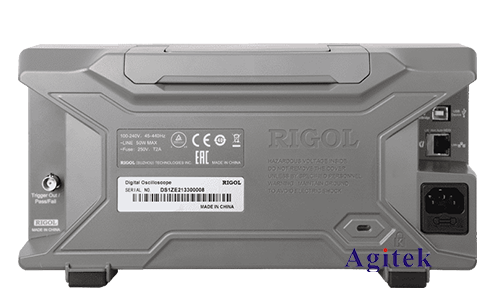

　　2.普源DS1102Z-E示波器的参数设置与操作

　　在使用普源DS1102Z-E示波器进行电容测量时，需要进行一些关键的参数设置：

　　合适的垂直刻度:选择合适的电压量程，确保充放电曲线能够清晰地显示在屏幕上。

　　合适的水平刻度:选择合适的水平刻度（时间刻度），以便精确测量时间常数τ。较慢的扫描速度通常更利于精确测量。

　　触发方式:选择合适的触发方式，例如边沿触发，以确保曲线稳定显示。

　　通道选择:选择合适的通道来观察电容两端的电压变化。

　　具体的参数设置需要根据待测电容的容量以及所选电阻值进行调整。建议进行多次测量，并取平均值以提高测量精度。

　　3.误差分析及精度提升

　　在使用示波器测量电容的过程中，存在多种误差来源，例如：

　　电阻的精度:电阻本身存在误差，会直接影响电容值的计算精度。

　　示波器的精度:示波器本身的测量精度也会影响结果。

　　读数误差:人工读数也会引入误差。

　　环境因素:温度、湿度等环境因素也会影响测量结果。

　　为了提高测量精度，可以采取以下措施：

　　选择精度更高的电阻:使用高精度电阻可以有效降低电阻引起的误差。

　　多次测量取平均值:多次测量并取平均值可以有效降低随机误差。

　　校准示波器:定期校准示波器可以保证其测量精度。

　　控制环境条件:尽量在稳定的环境条件下进行测量。

　　利用普源DS1102Z-E示波器可以有效地测量电容值。通过合理地选择测量方法、设置参数、并注意误差分析，可以获得较高精度的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
