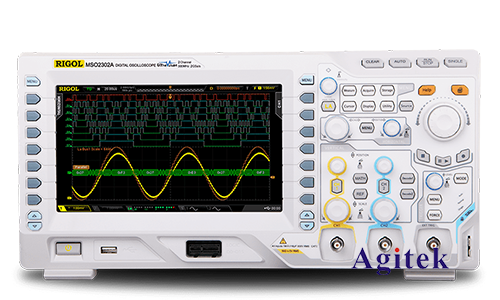

普源DS2102A示波器是一款高性能的工具，广泛应用于电子工程师的日常工作中。在电路设计和调试过程中，电流测量是一个至关重要的环节。通过DS2102A示波器，我们不仅可以精准地捕捉电流信号，还能通过其强大的分析功能深入了解电流的变化情况。本文将详细介绍如何使用普源DS2102A示波器进行电流测量，并分享一些实用的技巧和注意事项。

　　一、准备工作

　　1.设备准备

　　在开始测量之前，确保您已经准备好以下设备：

　　-普源DS2102A示波器

　　-电流探头（例如Rogowski线圈或电流钳）

　　-被测电路

　　2.连接示波器和电流探头

　　将电流探头正确连接到示波器的输入通道。普源DS2102A拥有两个模拟通道，您可以选择任意一个通道进行测量。确保探头与示波器的连接稳固，并确认探头类型和型号在示波器上设置正确。

　　二、示波器设置

　　1.探头校准

　　在进行电流测量之前，首先要对电流探头进行校准。校准过程通常包括零点调整和增益校正，以确保测量结果的准确性。按照探头说明书进行校准，将示波器设置为适当的探头系数。

　　2.选择合适的量程

　　根据被测电路的电流范围，选择合适的量程。如果电流变化较大，可以选择自动量程模式，示波器会自动调整以适应不同的电流大小。

　　3.设置时基和触发

　　为了捕捉到清晰的电流信号波形，需要适当地设置时基和触发。时基决定了显示的时间范围，而触发则用于稳定波形显示。通常，设置较低的时基值可以观察到更详细的波形特征。

　　三、实际测量

　　1.测量直流电流

　　对于直流电流的测量，确保探头正确连接到电源回路中。观察示波器屏幕上的波形，通常直流电流波形应该是一条稳定的直线。通过示波器的测量功能，可以直接读取电流值。

　　2.测量交流电流

　　交流电流测量相对复杂一些，因为波形会随时间周期性变化。将电流探头连接到被测电路中，设置合适的触发电平，确保波形稳定显示。通过示波器的FFT功能，可以进一步分析交流电流的频谱成分，了解电流的谐波分量。

　　3.脉冲电流测量

　　对于开关电源等设备中常见的脉冲电流，示波器的高采样率和大存储深度可以派上用场。设置较高的采样率，确保能够捕捉到脉冲的每一个细节。利用示波器的自动测量功能，可以快速获取脉冲宽度、峰值电流等参数。

　　四、数据分析和保存

　　1.数据分析

　　普源DS2102A示波器内置多种分析工具，如波形计算、FFT分析、数学运算等。通过这些工具，可以深入分析电流信号的各个方面。例如，利用FFT分析，可以查看电流信号的频谱，识别谐波和噪声。

　　2.数据保存

　　在完成测量和分析之后，可以将数据保存在示波器内部存储器或外部USB设备中。普源DS2102A支持多种数据格式，如CSV、图片和二进制文件，方便后续的数据处理和报告生成。

　　五、注意事项

　　1.安全操作

　　在测量高电压或大电流电路时，务必注意安全。确保探头和示波器的额定值高于被测电路的最大电压和电流。

　　2.减少噪声干扰

　　在进行高精度测量时，尽量减少环境噪声对测量结果的影响。例如，使用屏蔽线、保持探头和电路的接触良好等措施。

　　3.定期校准

　　定期对示波器和电流探头进行校准，确保设备的测量精度。特别是在长时间使用后，校准可以有效防止测量误差的累积。

　　普源DS2102A示波器是一款功能强大且易于使用的测量工具，通过正确使用和设置，可以精准地进行电流测量。无论是直流、交流还是脉冲电流，该示波器都能提供可靠的测量结果和丰富的分析功能，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
