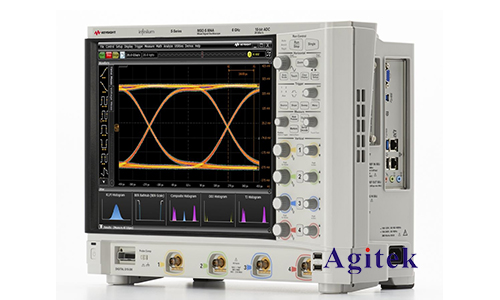

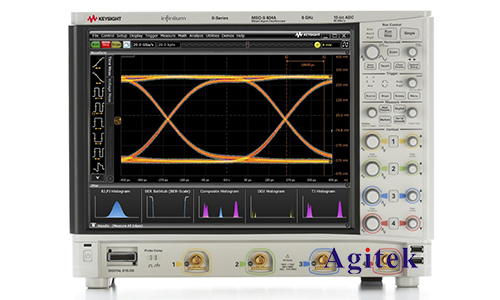

作为专业工程师，我们在日常工作中经常需要测量信号的频率。示波器作为一种常用的测量工具，其精确度和便利性使其成为不可或缺的仪器。在众多示波器品牌中，是德科技（Keysight）的DSOS804A示波器凭借其卓越的性能和丰富的功能，广受工程师的欢迎。本文将详细介绍如何使用是德DSOS804A示波器进行频率测量。

　　准备工作

　　在开始频率测量之前，需要确保以下准备工作已经完成：

　　1.仪器校准：确保示波器已经过校准，以确保测量结果的准确性。校准通常在示波器的系统设置中进行。

　　2.连接探头：将探头正确连接到示波器的输入通道，并确保探头的接地夹与被测电路的接地相连接。

　　3.设置时基和触发：根据被测信号的频率范围，设置适当的时基和触发电平，以便能够稳定地捕捉到完整的波形。

　　频率测量步骤

　　以下是使用是德DSOS804A示波器测量频率的详细步骤：

　　1.连接被测信号

　　首先，将示波器探头连接到被测信号源。例如，如果你需要测量一个正弦波信号的频率，将探头的尖端连接到信号输出端，接地夹连接到信号源的地线。

　　2.设置示波器的输入参数

　　在DSOS804A示波器的主界面上，选择你连接探头的通道（例如，通道1）。然后，设置以下参数：

　　-探头衰减比：根据你使用的探头类型选择正确的衰减比（如10:1）。

　　-输入耦合：根据信号类型选择适当的耦合方式（如AC耦合或DC耦合）。

　　-电压范围：调整垂直刻度，使波形在屏幕上显示得清晰且居中。

　　3.调整时基和触发设置

　　为了获得稳定的波形显示，你需要调整时基和触发设置：

　　-时基（Time Base）：调整时基以便能够在屏幕上看到一个或多个完整的波形周期。例如，对于1kHz的信号，时基可以设置为1ms/div。

　　-触发电平（Trigger Level）：设置触发电平，使示波器能够在信号的特定电压水平触发，通常可以选择信号的中间电平。触发模式可以选择边沿触发（Edge Trigger），并设置上升沿或下降沿触发。

　　4.打开频率测量功能

　　DSOS804A示波器内置了多种自动测量功能，包括频率测量。具体步骤如下：

　　1.进入自动测量菜单：在示波器屏幕上，按下“Measure”按钮，进入自动测量菜单。

　　2.选择频率测量：在自动测量菜单中，选择“Frequency”选项。示波器将自动计算并显示当前信号的频率。

　　3.读取测量结果：频率测量结果会显示在示波器屏幕的测量结果区域，通常会以赫兹（Hz）为单位显示。

　　5.验证和调整

　　在初次测量频率后，建议进行以下验证和调整：

　　-验证测量结果：对比示波器显示的频率结果与已知的信号频率，检查测量结果的准确性。

　　-优化显示：如果波形显示不够稳定或清晰，微调时基和触发设置，确保波形清晰稳定后再进行测量。

　　-多次测量：进行多次测量以确认结果一致性，排除偶然误差。

　　高级测量技巧

　　对于复杂的信号或多频率成分的信号，可以使用以下高级测量技巧：

　　1.频谱分析：DSOS804A示波器支持频谱分析功能，可以通过FFT（快速傅里叶变换）分析信号的频谱成分，从而测量多个频率成分。

　　2.自动化测量：利用示波器的自动化功能，可以编写简单的测量脚本，实现批量信号的频率测量，提高工作效率。

　　3.数据导出：将测量数据导出到PC上，利用专业的数据分析软件进行进一步处理和分析。

　　使用是德DSOS804A示波器测量频率是一个相对简单但非常重要的过程。通过正确的设置和操作，可以获得准确可靠的频率测量结果。本文详细介绍了从准备工作到具体操作步骤，再到高级测量技巧的全过程，希望能为广大工程师提供有价值的参考。在实际工作中，随着经验的积累和对仪器功能的深入了解，频率测量将变得更加高效和精确，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
