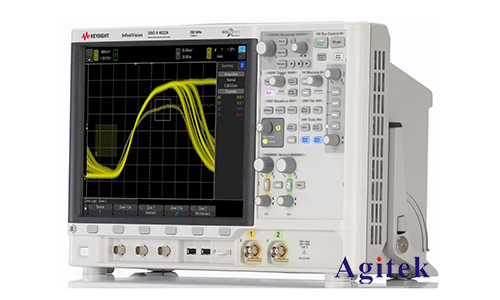

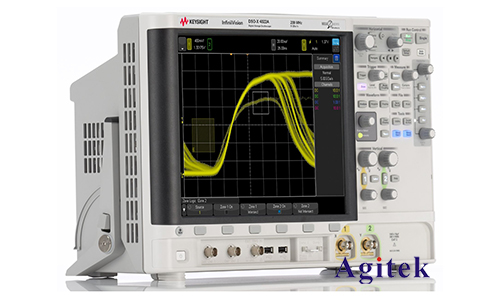

安捷伦（Agilent，现为Keysight）示波器因其卓越的性能和易用性广受欢迎。然而，对于刚接触示波器的新人，如何正确设置示波器的倍率可能会显得有些复杂。以下将详细介绍安捷伦示波器的倍率设置方法，并通过一步步的指导，帮助您快速上手。

　　什么是示波器的倍率？

　　在了解具体的设置方法之前，我们先来了解一下什么是示波器的倍率。示波器的倍率通常指探头的衰减比率，也就是探头输入端信号与示波器显示端信号的比例。常见的探头倍率有1X和10X。1X表示探头不对信号进行衰减，10X则表示信号被探头衰减了10倍。

　　正确设置示波器的倍率非常重要，因为错误的倍率设置会导致测量结果的不准确。例如，如果探头设置为10X但示波器未正确设置，那么示波器显示的电压值将是实际值的10倍，这显然会影响测量和分析的准确性。

　　安捷伦示波器倍率设置步骤

　　1.确认探头类型和倍率

　　首先，我们需要确认所使用的探头类型及其倍率。这通常可以在探头的标识上找到，例如1X或10X。同时，确保探头连接牢固，避免松动或接触不良。

　　2.连接探头

　　将探头的BNC接口插入示波器的输入通道，并将探头的接地夹接到电路的接地点。接地连接是确保测量准确性的关键步骤，不可忽略。

　　3.打开示波器

　　按下示波器的电源开关，启动示波器。等待几秒钟，示波器会完成自检并进入操作界面。

　　4.选择正确的通道

　　根据探头连接的通道（通常是CH1或CH2），按下对应的通道按钮。确保您选择的通道处于激活状态。

　　5.设置探头倍率

　　在安捷伦示波器上，探头倍率设置通常可以通过以下步骤完成：

　　-按下示波器面板上的“通道（Channel）”按钮，以激活并选择相应的通道设置菜单。

　　-进入通道设置菜单后，使用旋钮或软键选择“探头倍率（Probe）”选项。

　　-在探头倍率选项中，选择与实际探头匹配的倍率值（如1X或10X）。多数示波器提供了多种常用的探头倍率选项，您可以通过旋钮选择或直接输入倍率值。

　　6.确认设置

　　设置完成后，确认示波器显示屏上显示的探头倍率是否与实际探头匹配。如果显示错误，请重新设置。确保显示正确后，可以继续进行信号测量和分析。

　　7.校准探头

　　为了确保测量准确性，建议定期对探头进行校准。安捷伦示波器通常配有一个校准信号输出端口，可以用来校准探头。具体步骤如下：

　　-将探头连接到校准信号输出端口。

　　-按下“自动设置（Auto Setup）”按钮，示波器会自动调整并显示校准信号。

　　-调整探头上的微调电位器，使示波器显示的方波信号无畸变。

　　8.进行测量

　　倍率设置和探头校准完成后，您就可以进行信号测量了。确保信号的频率范围在示波器的带宽内，并根据需要调整时基（时间/格）和垂直刻度（电压/格）以获得**的波形显示。

　　正确设置示波器的倍率是进行准确测量的关键步骤。通过本文的指导，您应该能够熟练掌握安捷伦示波器的倍率设置方法。在日常工作中，养成良好的操作习惯，定期进行设备维护和校准，能够显著提高测量的准确性和效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
