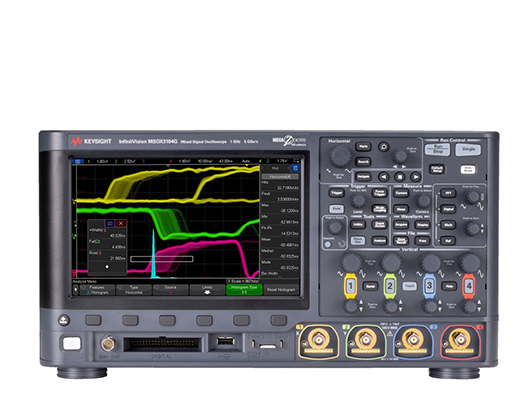

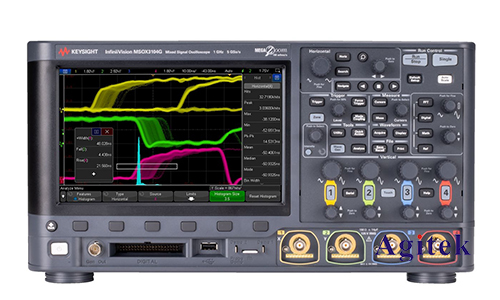

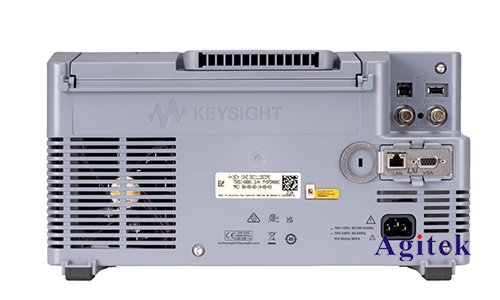

在电路设计和电源调试过程中，纹波测试是非常重要的一环。纹波是一种电压或电流的周期性波动，通常发生在直流电源中，它们会影响电子设备的性能和稳定性。是德（Keysight）的DSOX3014G示波器是一个非常适合进行纹波测量的工具，它结合了高分辨率和先进的测量功能，为工程师提供了精准的数据和易于操作的界面。下面将详细介绍如何使用是德DSOX3014G示波器进行纹波测试，帮助您更好地掌握这一重要技能。

　　准备工作

　　在开始测试之前，请确保您具备以下设备和条件：

　　1.是德DSOX3014G示波器：一台高性能的示波器，具备1 GHz的带宽和4个模拟通道。

　　2.探头：推荐使用10:1的衰减探头，确保其频率响应足够高以捕捉高频纹波。

　　3.被测电源或电路：确保电源稳定并按照使用说明书进行正确接线。

　　4.接地环或减环：帮助减少测量过程中的地线干扰。

　　测试步骤

　　1.连接探头

　　首先，将10:1的衰减探头连接到示波器的输入通道。探头的地线应尽量短，以减少寄生电感的影响，从而获得更精确的测量结果。

　　2.设置示波器参数

　　打开示波器并进行以下设置：

　　-时间基准（Time Base）：调整到适当的时间范围，一般设置为几毫秒或更短，这样可以更清晰地看到纹波。

　　-垂直灵敏度（Vertical Sensitivity）：设置为适当的电压范围，使纹波信号能够在屏幕上清晰显示。

　　-触发（Trigger）：选择合适的触发模式，建议使用边沿触发并设置合适的触发电平，确保能够稳定地捕捉到纹波信号。

　　-带宽限制（Bandwidth Limit）：如果纹波信号较小，可以启用带宽限制功能（例如20 MHz）以减少高频噪声的影响。

　　3.调整探头位置

　　将探头尖端接触到被测电路的电源输出端，同时将地线夹在地环上，尽量靠近测量点以减少地线环路带来的干扰。此时，您应该能够在示波器屏幕上看到电源纹波信号。

　　4.捕获和分析数据

　　在示波器上捕获稳定的纹波信号后，可以使用示波器的测量功能进行详细分析：

　　-波形显示：观察屏幕上的波形，注意纹波的形状和频率。

　　-测量功能：利用示波器的自动测量功能，可以快速获取纹波的峰峰值（Peak-to-Peak）、均方根值（RMS）和频率等关键参数。

　　-频谱分析：如果需要更详细的频率成分分析，可以使用示波器的FFT（快速傅里叶变换）功能，查看纹波的频谱分布。

　　5.优化测量结果

　　为了获得更精确的纹波测量结果，您可以进行以下优化：

　　-减小地线环路：尽量缩短探头的地线，并使用接地环或减环。

　　-使用差分探头：在一些高精度测量中，可以使用差分探头以减少共模干扰。

　　-环境干扰：确保测量环境尽量远离高频干扰源，如电机、无线设备等。

　　实际应用案例

　　让我们来看一个实际应用案例。在对一个开关电源进行纹波测试时，通过是德DSOX3014G示波器，您可以看到纹波信号的详细信息。假设我们测得纹波的峰峰值为50 mV，频率为100 kHz，通过FFT分析可以看到其频谱主要集中在开关频率及其谐波附近。这些信息对电源设计师来说至关重要，可以帮助他们调整电路参数，减少纹波干扰，提升电源性能。

　　是德DSOX3014G示波器是一款功能强大且操作简便的工具，非常适合进行电源纹波测试。通过合理的设置和使用技巧，您可以准确地捕捉和分析电源纹波，帮助提升电源设计的质量和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
