作为一名电子工程师，日常工作中时常需要测量各种电子信号的参数，以确保电路的稳定性和可靠性。而在这些测量任务中，谐波分析是一项极其重要的内容。普源DS1102Z-E示波器是一款功能强大且价格适中的数字示波器，非常适合进行谐波测量。本文将详细介绍如何使用普源DS1102Z-E示波器进行谐波测量。

　　一、谐波的基本概念

　　在进入具体的操作步骤之前，先来了解一下谐波的基本概念。谐波是指电路中除了基波（即主频率）之外的其他频率成分，这些成分通常是基波频率的整数倍。谐波的存在会对电力系统和电子设备产生负面影响，例如引起电磁干扰、增加设备损耗、影响系统稳定性等。因此，精确地测量和分析谐波对于优化电路设计和维护设备正常运行具有重要意义。

　　二、普源DS1102Z-E示波器的功能概述

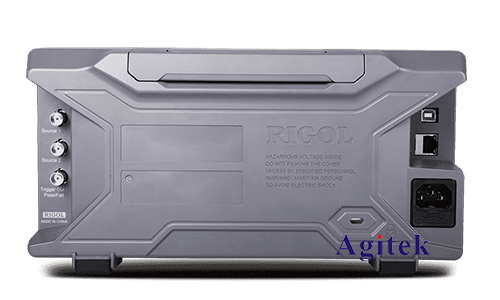

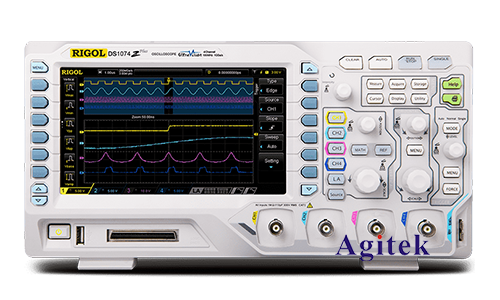

　　普源DS1102Z-E示波器是普源精电（RIGOL）推出的一款高性能数字示波器，拥有100 MHz的带宽和1 GSa/s的采样率。它具备强大的波形捕捉和分析功能，包括自动测量、波形记录、FFT频谱分析等，非常适合进行谐波分析。

　　三、使用DS1102Z-E测量谐波的步骤

　　1.连接并设置示波器

　　首先，将待测信号连接到DS1102Z-E的输入通道。通常使用同轴电缆和探头将信号引入示波器。在连接完成后，打开示波器电源，并进行基本设置，如选择正确的通道、调整垂直和水平刻度等。

　　2.调整触发设置

　　为了获得稳定的波形显示，触发设置非常重要。可以选择边沿触发模式，并根据信号特性调整触发电平。触发源选择为接入信号的通道。

　　3.进入FFT模式

　　DS1102Z-E提供了FFT（快速傅里叶变换）功能，这是一种将时域信号转换为频域信号的方法。在主菜单中选择“Math”按钮，然后选择“FFT”功能。此时，示波器会显示当前信号的频谱图。

　　4.设置FFT参数

　　在FFT模式下，可以调整FFT的窗口类型（如矩形窗、汉宁窗、汉明窗等）、频率范围和分辨率带宽等参数。根据具体的测量需求选择合适的窗口类型和频率范围，以便获得更准确的谐波分析结果。

　　5.分析频谱图

　　通过频谱图，可以清晰地看到基波和各次谐波的幅度和频率。DS1102Z-E示波器允许用户使用游标功能进行精确的频率和幅度测量，这对于详细的谐波分析非常有帮助。

　　四、谐波分析的注意事项

　　1.探头的正确使用

　　探头的衰减设置和接地方式会影响测量结果。一般建议使用10x衰减模式，以减小探头对信号的影响。同时，确保探头接地良好，避免引入额外的噪声。

　　2.合理的FFT设置

　　选择合适的窗口函数和频率范围是保证FFT分析准确性的关键。不同的窗口函数具有不同的频谱泄漏特性，应根据实际情况进行选择。频率范围的选择则要保证覆盖所有感兴趣的谐波成分。

　　3.信号预处理

　　对于噪声较大的信号，可以考虑进行适当的滤波处理，以提高信噪比，从而获得更准确的谐波测量结果。

　　普源DS1102Z-E示波器凭借其强大的功能和易用的界面，使得谐波测量变得简单而高效。通过合理设置和操作，工程师可以轻松地捕捉并分析信号中的谐波成分，为电路设计和故障排除提供有力支持。掌握这些技巧不仅能提高工作效率，还能提升测量的准确性和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
