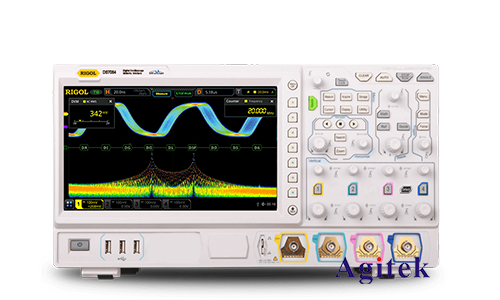

在日常的电子工程设计和调试中，示波器作为重要的测量工具发挥着不可或缺的作用。而通道触发功能是示波器的重要性能指标之一，直接影响到信号捕捉的准确性和测试结果的可靠性。本文将分享如何通过调整普源（Rigol）示波器的通道触发来提升其使用体验和测试效率，适合所有从事电子设计和测试工作的工程师朋友们。

　　通道触发的重要性

　　通道触发是示波器捕捉特定信号事件的关键功能。准确的触发能够稳定显示信号波形，方便工程师观察和分析。如果触发设置不当，示波器可能无法准确捕捉到所需的信号，导致测试数据的失真和分析结果的不准确。

　　常见的触发类型

　　在进行通道触发设置前，我们先来了解几种常见的触发类型：

　　1.边沿触发：这是最常用的触发模式。示波器在检测到信号上升沿或下降沿时触发。

　　2.脉冲触发：用于捕捉特定宽度的脉冲信号，如脉冲宽度超过或小于某个设定值时触发。

　　3.视频触发：用于视频信号测试，能够根据视频信号的帧、行或场进行触发。

　　4.窗口触发：当信号进入或离开设定的电压范围时触发。

　　5.欠幅触发：用于捕捉信号跌落到设定阈值以下的情况。

　　调整触发电平和触发模式

　　为了提高普源示波器的触发精度，可以从以下几个方面进行调整：

　　1.触发电平设置：确保触发电平设置在信号的有效范围内，避免触发点落在信号噪声区域。建议根据实际测量信号的特征进行调节，常规的做法是将触发电平设置在信号的中间位置。

　　2.触发模式选择：根据实际测量需求选择合适的触发模式。对于周期性信号，边沿触发是一个不错的选择；对于不规则脉冲信号，脉冲触发能够有效捕捉到关键事件。

　　3.触发耦合模式：选择合适的触发耦合模式（如AC、DC、噪声抑制、高频抑制等），能够有效滤除干扰信号，提高触发稳定性。

　　利用高级触发功能

　　普源示波器提供了一些高级触发功能，如序列触发和延迟触发，这些功能能够帮助工程师更精准地捕捉到复杂信号：

　　1.序列触发：通过设定多个触发条件，示波器能够在满足所有条件后触发。这对于复杂信号或事件的捕捉非常有用。

　　2.延迟触发：设定触发事件后的延迟时间，能够帮助工程师观测到触发事件后的信号变化过程。

　　实例应用：捕捉不规则脉冲信号

　　在实际工作中，我们经常需要捕捉不规则的脉冲信号。例如，在调试开关电源时，开关管的驱动信号具有特定的脉冲宽度和频率，任何异常的脉冲都可能导致电源性能下降或故障。此时，脉冲触发模式能够帮助我们有效地捕捉到异常脉冲信号。

　　具体操作步骤如下：

　　1.选择示波器的脉冲触发模式。

　　2.设定合适的脉冲宽度范围（如小于正常信号脉冲宽度的10%）。

　　3.调整触发电平，使其位于脉冲信号的中间位置。

　　4.选择适当的触发耦合模式，滤除干扰信号。

　　通过这些设置，示波器能够精准捕捉到异常脉冲信号，帮助我们迅速定位问题并进行故障排查。

　　通道触发设置的优化是提升普源示波器使用体验和测试效率的重要手段。通过合理设置触发电平、选择合适的触发模式和耦合模式，利用高级触发功能，工程师能够更加精准地捕捉到所需的信号事件，从而提高测试结果的可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
