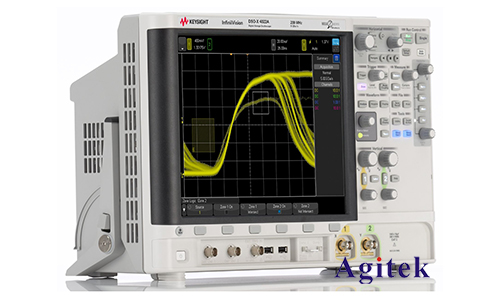

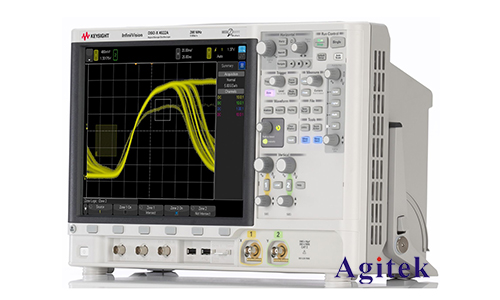

安捷伦（Agilent）示波器是电子工程师和技术人员常用的工具，用于观察和分析电信号的波形。掌握如何正确使用示波器抓取波形，是进行电子测量和测试的基本技能。下面为您详细介绍如何使用安捷伦示波器进行波形抓取，并提供一些实用的技巧和注意事项。

　　第一步：准备工作

　　1.设备检查和连接

　　-检查示波器和探头：确保示波器和探头在使用前处于良好状态，没有物理损坏。检查探头是否匹配您所使用的示波器。

　　-连接探头：将探头连接到示波器的输入通道。通常，示波器会有多个输入通道，可以选择一个合适的通道进行测量。

　　-校准探头：大多数现代示波器配有探头校准功能。将探头连接到校准输出端口，调整探头上的补偿电容，使示波器上显示的方波波形没有失真。

　　2.被测电路的准备

　　-接地连接：确保示波器探头的地线与被测电路的地相连。这是确保测量准确性和安全性的关键步骤。

　　-选择测量点：根据需要选择测量点，将探头连接到被测电路的指定点上。

　　第二步：基本设置

　　1.垂直系统设置

　　-选择通道：选择要使用的通道，并确保该通道已开启。

　　-设置灵敏度：调整垂直灵敏度（也称为电压刻度），使得信号波形能够适当地显示在屏幕上。开始时可以选择较大的电压范围，逐步缩小以获得更详细的波形。

　　-调整位置：调整垂直位置，使得波形在屏幕上居中显示，便于观察。

　　2.水平系统设置

　　-设置时间基准：调整水平时基（也称为时间刻度），选择合适的时间范围，使得波形能够完整地显示在屏幕上。一般来说，时间基准需要根据信号频率进行调整。

　　-调整触发：触发系统是示波器捕捉稳定波形的关键。设置触发电平和触发类型（如上升沿触发、下降沿触发等），确保波形在屏幕上稳定显示。

　　第三步：波形抓取和分析

　　1.触发设置

　　-边沿触发：这是最常用的触发模式，适用于大多数信号。设置触发电平，使得示波器在信号上升或下降到指定电压时捕捉波形。

　　-脉宽触发和视频触发：对于一些特殊信号，可以选择其他触发模式，如脉宽触发（适用于脉冲信号）和视频触发（适用于视频信号）。

　　2.自动设置功能

　　-现代安捷伦示波器通常配有自动设置功能（Auto Setup），可以根据输入信号自动调整垂直和水平设置。这对初学者非常有用，但在一些复杂情况下，手动调整可能会更精确。

　　3.信号捕捉

　　-单次捕捉：对于一次性事件或不重复的信号，可以使用单次捕捉模式。按下“单次”按钮，示波器将在触发条件满足时捕捉并显示一个波形周期。

　　-连续捕捉：对于连续信号，选择“运行/停止”按钮，使示波器连续捕捉并更新波形显示。

　　第四步：数据分析和保存

　　1.波形测量

　　-使用示波器的测量功能，可以直接在屏幕上显示信号的关键参数，如频率、周期、峰峰值、电压均值等。这些自动测量功能可以大大提高工作效率和准确性。

　　2.波形存储

　　-大多数安捷伦示波器支持将波形数据存储到内部存储器或外部USB设备中。选择“保存”按钮，根据提示将波形数据保存到指定位置，以便日后分析或记录。

　　3.使用数学功能

　　-示波器的数学功能允许对波形进行进一步分析，如FFT频谱分析、加法、减法、乘法和除法等操作。通过这些功能，可以深入了解信号的频率成分和其他特性。

　　第五步：常见问题和解决方法

　　1.信号不稳定

　　-检查触发设置，确保触发电平和模式正确。

　　-检查探头连接，确保接地良好，没有松动。

　　2.波形失真

　　-校准探头，确保补偿电容设置正确。

　　-检查测量范围和带宽，确保示波器和探头能够处理被测信号的频率。

　　3.无信号显示

　　-确认通道已开启，并检查垂直和水平设置，确保没有设置错误。

　　-检查被测电路，确认信号确实存在。

　　通过以上步骤，您可以熟练地使用安捷伦示波器抓取和分析电信号波形。在实际操作中，灵活运用示波器的各种功能和设置，可以帮助您更加高效地完成测量任务，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
