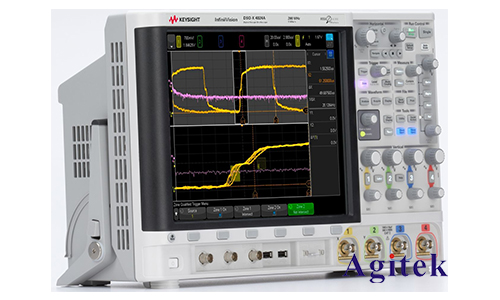

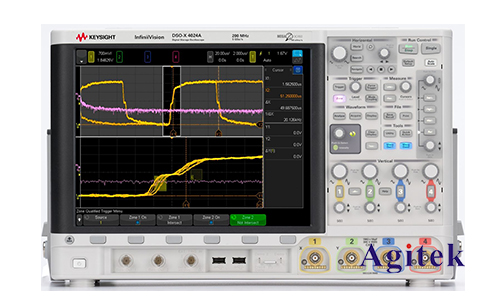

在现代电子测试和测量领域，是德科技的DSOX4024A示波器以其高性能和用户友好的界面受到广泛认可。作为一款具有350 MHz带宽和4个通道的数字示波器，DSOX4024A特别适合于测量和分析交流电信号。本文将详细介绍如何使用这款示波器进行交流电测量，同时分享一些实际操作中的技巧和注意事项。

　　准备工作

　　在开始测量之前，首先需要确保示波器的正确连接和设置。以下是基本步骤：

　　1.检查电源和连接：

　　确认示波器正确连接到电源，并确保探头连接到示波器的输入通道。探头接地夹要可靠地连接到被测电路的接地点，以保证测量的准确性和安全性。

　　2.选择合适的探头：

　　是德DSOX4024A通常配备高质量的探头，但在测量高电压交流信号时，建议使用适当的高压探头以确保安全和测量精度。

　　3.校准探头：

　　在进行实际测量前，务必对探头进行校准。可以通过连接到示波器自带的校准信号输出端来完成这一过程。校准探头能确保测量结果的准确性。

　　设置示波器

　　一旦完成初步准备工作，接下来就是设置示波器，以便它能准确捕捉和显示交流电信号。以下是详细步骤：

　　1.选择测量模式：

　　打开示波器，选择“AC Coupling”模式。这将过滤掉直流分量，只显示交流信号，便于观察和分析。

　　2.调整时基：

　　根据被测信号的频率，调整示波器的时基（时间/格）。例如，对于50 Hz或60 Hz的电力交流信号，可以设置时基在5 ms/格到10 ms/格之间。这能确保一个完整的周期显示在屏幕上，有利于观察信号的周期性特征。

　　3.设置触发电平：

　　调整触发电平和触发类型（如边沿触发），确保示波器稳定地捕捉到交流信号。触发电平一般设置在信号峰值电压的中间，这样能获得一个稳定的波形显示。

　　4.调整垂直灵敏度：

　　根据被测信号的电压幅度，调整示波器的垂直灵敏度（伏/格）。例如，对于标准的220V交流电，可以将垂直灵敏度设置在50 V/格到100 V/格之间，以便清晰地显示波形的细节。

　　测量和分析

　　在完成上述设置后，示波器就可以开始测量交流电信号了。以下是一些常见的测量和分析步骤：

　　1.观察波形：

　　观察示波器屏幕上的交流电波形，确认其是否与预期一致。标准的交流电应呈现正弦波形，且周期和频率稳定。

　　2.测量关键参数：

　　使用示波器的自动测量功能，可以轻松测量交流电信号的关键参数，如峰值电压（Vp）、有效值电压（Vrms）、频率（f）和周期（T）。这些参数对于了解交流电特性和评估电力系统性能非常重要。

　　3.波形记录和存储：

　　是德DSOX4024A提供了多种波形存储和记录选项。可以将关键波形保存到示波器的内存中，或者通过USB接口导出到外部存储设备。这样便于后续分析和报告编写。

　　4.高级分析功能：

　　利用示波器的FFT功能，可以对交流电信号进行频谱分析。这对于识别信号中的谐波成分和噪声非常有帮助。通过分析频谱，可以更好地了解信号的频率成分，从而优化电力系统或电路设计。

　　注意事项

　　在使用DSOX4024A示波器测量交流电时，还需注意以下几点：

　　1.安全第一：

　　测量高压交流信号时，务必遵守安全操作规程，避免直接接触高压导体，确保探头和示波器的额定电压范围不被超越。

　　2.防止干扰：

　　在高频或高噪声环境中测量时，要尽量避免外部电磁干扰对测量结果的影响。可以使用屏蔽探头和屏蔽箱来降低干扰。

　　3.定期校准设备：

　　为确保测量的长期准确性，定期对示波器进行校准。可以联系是德科技的授权服务中心进行专业校准和维护。

　　是德DSOX4024A示波器作为一款高性能、易操作的测试仪器，为工程师在测量和分析交流电信号方面提供了极大的便利。通过正确的设置和操作，可以获得准确和可靠的测量结果，从而为电力系统的设计、调试和维护提供有力支持。希望本文的指南能帮助您更好地使用DSOX4024A示波器，实现高效精准的交流电测量，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
