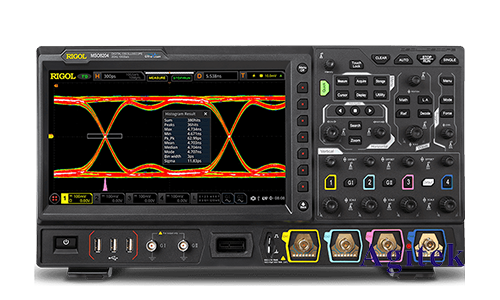

作为一名经验丰富的工程师，您可能已经了解了示波器在测试和测量中的重要性。普源（RIGOL）的MSO8064是一款功能强大的混合信号示波器，广泛应用于电子工程中。下面将详细介绍如何使用普源MSO8064示波器进行电流波形的测试，并确保操作简便、结果准确。

　　准备工作

　　1.确保设备安全接地：首先，确认示波器和被测电路都已正确接地。这是保证测量准确性和安全性的基础步骤。

　　2.选择合适的探头：由于我们要测量的是电流波形，建议使用电流探头（如普源RP1001C）。电流探头能够将电流信号转换为电压信号，便于示波器进行测量。

　　3.校准探头：在进行实际测量之前，务必对探头进行校准。普源示波器通常内置有自动校准功能，按下探头校准按钮，按照提示完成校准过程，以确保测量精度。

　　连接电路

　　1.安装电流探头：将电流探头连接到MSO8064的输入通道。确保探头与示波器接口连接牢固，并且探头钳夹正确接触待测电流导线。

　　2.设置电流探头量程：根据预期的电流值设置电流探头的量程。探头的量程设定应尽量与待测信号的峰值电流相匹配，这样可以提高测量精度。

　　设置示波器

　　1.选择通道和耦合方式：选择与电流探头连接的通道，并将该通道设置为DC耦合模式。DC耦合模式能够显示直流和交流成分的波形，是测量电流波形的常用设置。

　　2.调整时基和垂直刻度：根据被测电流信号的频率和幅度调整示波器的时基和垂直刻度。例如，对于高频信号，可以缩短时基；对于大幅度信号，可以增大垂直刻度。

　　3.设置触发模式：为了稳定显示波形，设置合适的触发模式和触发电平。触发模式选择边沿触发通常较为合适，触发电平设定为信号的平均值附近，这样可以获得稳定的波形显示。

　　波形观测与分析

　　1.观察波形：在完成上述设置后，示波器屏幕上应显示出电流波形。此时，可以通过调节时基、垂直刻度和触发电平，优化波形显示效果。

　　2.使用示波器测量工具：MSO8064提供了多种测量工具，例如峰值电压、均值、频率、周期等。利用这些工具，可以对电流波形进行详细分析。例如，选择“Measure”功能，设置需要测量的参数，示波器将自动计算并显示结果。

　　3.存储和导出数据：如果需要保存测量结果，可以使用示波器的存储功能。MSO8064支持将波形数据存储到U盘或通过USB接口传输到电脑。这样，您可以方便地对数据进行后续处理和分析。

　　常见问题及解决方法

　　1.波形显示不稳定：如果波形显示不稳定，可能是触发设置不当。尝试调整触发电平或切换触发模式，找到合适的设置使波形稳定。

　　2.测量精度不高：测量精度问题可能源于探头校准不准确或量程设置不当。重新校准探头并确认量程设置正确。

　　3.信号噪声较大：如果测量过程中信号噪声较大，建议检查探头接触是否良好，电路接地是否可靠。此外，可以尝试使用带有更高抗干扰性能的探头。

　　使用普源MSO8064示波器测试电流波形是一个需要细致设置和操作的过程。通过正确选择和校准探头、合理设置示波器参数，您可以获得准确的电流波形测量结果。在日常使用中，保持设备良好的状态和定期校准，是确保测量精度的重要保障。希望本指南能够帮助您更好地使用MSO8064进行电流波形的测量和分析，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
