对于线缆生产的厂家，会有规定的线缆的出厂合格标准，对于线缆容值以及电感量有明确的要求，但是要如何方便快捷的测量这些参数并且适应于产线上呢，这就不得不提到我们LCR表了，看看它是如何大显身手的把！

一、参数说明

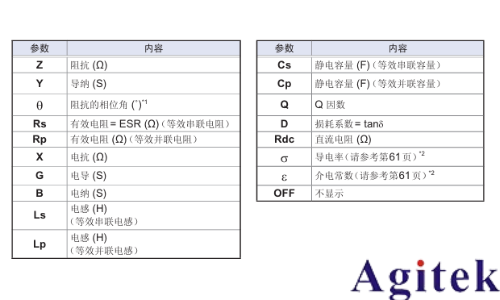

我们以IM3536 LCR 测试仪为例来进行说明，针对测试线缆及被测元件的关键参数定义如下，这些参数是衡量元件电气特性的重要指标：

Cs（等效串联电容）：在串联等效电路模型中表征元件的电容值，单位为法拉（F），常用于电容器等元件的测量，反映元件储存电荷的能力。

D（损耗系数）：即损耗角正切值（tanδ），是表征元件能量损耗程度的参数，无单位。D 值越小，说明元件的能量损耗越小，性能越优良，常见于电容器的损耗评估。

Ls（等效串联电感）：在串联等效电路模型中表征元件的电感值，单位为亨利（H），主要用于电感线圈等元件的测量，反映元件储存磁场能量的能力。

Q（品质因数）：是衡量元件能量损耗与储能比例的参数，无单位。Q 值越高，表明元件的能量损耗越小，效率越高，多用于电感、谐振电路等的性能评价。

开短路校准是确保测量准确性的关键步骤，通过补偿测试电缆、探头及夹具的寄生参数，消除其对测量结果的影响，所以要首先进行校准设置，步骤如下：

二、操作详细步骤

（一）校准前准备

确认仪器已接通电源并完成 60 分钟预热，确保测量精度。

根据测试需求连接相应的测试电缆、探头或测试夹具，连接方法参考 “2.4 连接测试电缆、探头与测试夹具”。

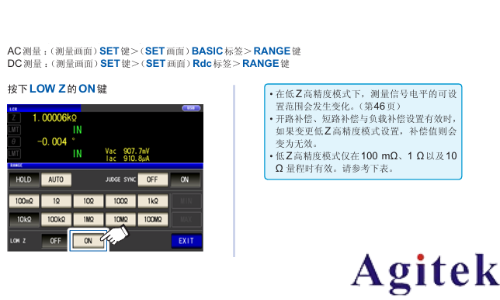

按下前面板的【ADJ】键，进入补偿设置画面。（小贴士：在补偿前应该打开低Z高精度模式，并且频率和电平在设置后不可再调，否则补偿无效哦）

（二）电缆长度设置

在 ADJ 画面中按下【CABLE】键。

根据实际使用的电缆长度，从 0m、1m、2m、4m 中选择对应选项（如使用选件 L2000、9140-10 等时设为 1m）。

按下【EXIT】键返回 ADJ 画面。

（三）开路补偿

开路补偿用于消除测试系统的寄生导纳影响，具体操作如下：

设置开路状态：根据所使用的探头 / 夹具类型，按要求配置开路状态。

L2000 4 端子开尔文夹：合上探头顶端，按测试物宽度配置探头间距。

9263 SMD 测试夹具：逆时针转动旋钮，打开 HIGH、LOW 电极，间隔为测试物宽度。

L2001 镊型探头：在开路补偿夹具刻度上（与测试物长度相同）夹入顶端（如 1005 元件对应 1.0mm 刻度）。

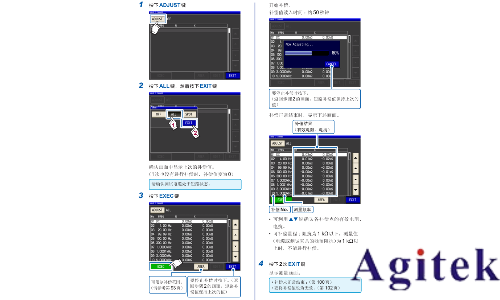

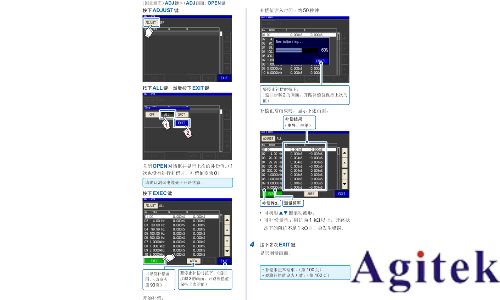

在 ADJ 画面中按下【OPEN】键，进入开路补偿设置。

选择补偿类型：

ALL 补偿：读取全频率范围补偿值。按下【ALL】键，再按下【ｅｘｅｃ】键，仪器自动完成全频率补偿，耗时约 50 秒。

SPOT 补偿：读取指定频率补偿值。按下【SPOT】键，选择补偿点后按下【EDIT】键输入目标频率，再按下【ｅｘｅｃ】键完成补偿。

补偿完成后，按下【EXIT】键返回测量画面。

（四）短路补偿

短路补偿用于消除测试系统的残留阻抗影响，操作步骤如下：

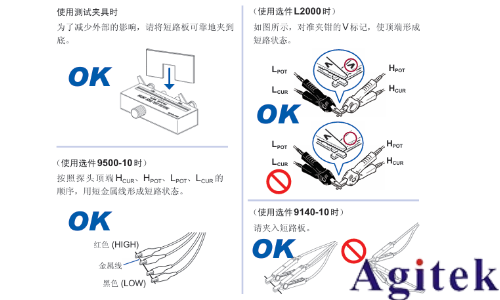

设置短路状态：根据所使用的探头 / 夹具类型，按要求配置短路状态。

L2000 4 端子开尔文夹：将带 V 标记侧朝上，夹入探头顶端形成短路。

9263 SMD 测试夹具：顺时针转动旋钮，紧固 HIGH、LOW 电极形成短路。

9261-10 测试夹具：将短路板朝测试物安装部分插到底。

在 ADJ 画面中按下【SHORT】键，进入短路补偿设置。

选择补偿类型：

ALL 补偿：按下【ALL】键，再按下【ｅｘｅｃ】键，仪器自动完成全频率短路补偿。

SPOT 补偿：按下【SPOT】键，选择补偿点后输入频率，按下【ｅｘｅｃ】键完成指定频率补偿。

补偿完成后，按下【EXIT】键返回测量画面。

（五）补偿有效性确认

补偿完成后，在测量画面中确认 “OPEN”“SHORT” 状态显示为 “ON”，若补偿未正常结束（如显示错误信息），需检查电缆连接、开路 / 短路状态是否正确，重新执行补偿操作。

三、参数测量设置步骤

完成开短路校准后，即可进行 Cs、D、Ls、Q 等参数的测量，具体设置流程如下：

（一）测量前准备

按 “2.3 连接电源线” 连接电源线，按 “2.5 接通 / 关闭电源” 开启仪器，完成 60 分钟预热。

按 “2.6 设置日期与时间” 完成仪器日期和时间的设置，确保数据记录的时间准确性。

连接测试电缆、探头及夹具，确保连接牢固、接触良好。

（二）进入测量模式

按下前面板的【MODE】键，在弹出的画面中选择 “LCR” 模式，按下【EXIT】键返回测量画面。

（三）设置测量参数

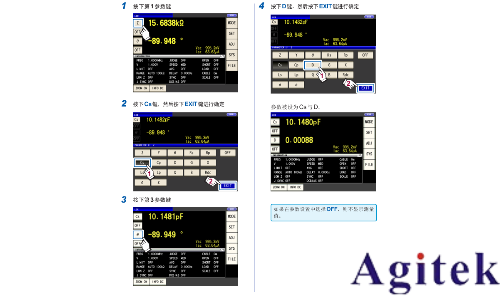

在测量画面中，按下参数键（如第 1 参数键），从参数列表中选择目标参数（如 Cs、Ls 等），按下【EXIT】键确认。

重复操作设置第 3 参数（如 D、Q 等），完成测量参数的配置。

（四）配置测量条件

按下【SET】键进入设置画面，在 BASIC 标签页中配置关键测量条件：

测量频率（FREQ）：根据被测元件特性设置频率（4Hz~8MHz），如测量电容器常用 1kHz 或 1MHz。

信号电平（LEVEL）：选择开路电压（V）、恒电压（CV）或恒电流（CC）模式，并设置相应电平值（如 1.000V）。

量程（RANGE）：设置为 “AUTO” 自动量程，或根据预估阻抗手动选择量程（100mΩ~100MΩ）。

测量速度（SPEED）：根据精度需求选择 “FAST”“MED”“SLOW” 或 “SLOW2”，速度越慢精度越高。

完成设置后按下【EXIT】键返回测量画面。

（五）执行测量

将被测元件正确连接到测试夹具上，确保接触良好。

测量画面中实时显示设置参数的测量值，按下【ZOOM】键可放大显示测量值，便于读数。

若需保存测量结果，按下【SAVE】键将数据保存至内部存储器或 U 盘（参考 “8 使用 U 盘 (保存 / 读入数据)”）。

四、注意事项

校准前务必确保仪器预热 60 分钟以上，否则会影响校准精度。

开短路补偿时，需严格按照对应探头 / 夹具的要求设置开路和短路状态

更换测试电缆、探头或夹具后，必须重新执行开短路校准，以保证测量准确性。

测量高阻抗元件时，需采取隔离措施（进行高阻抗元件的测量时”），减少外界干扰。

校准及测量过程中，避免触碰测试电缆及夹具的金属部分，防止引入误差或发生安全风险。

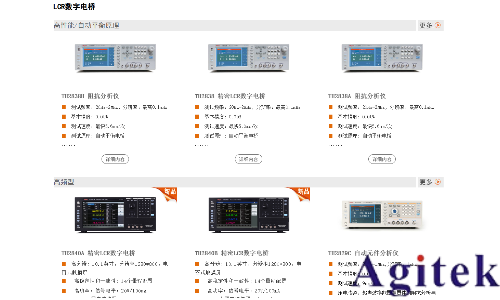

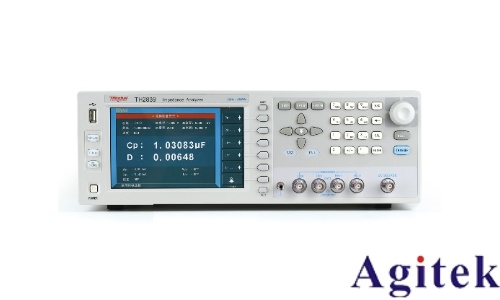

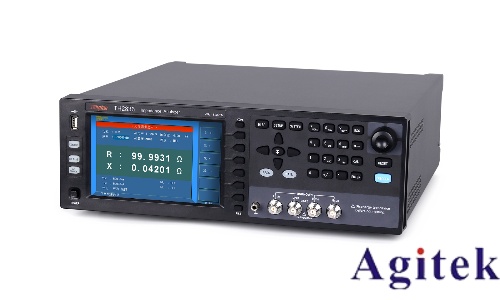

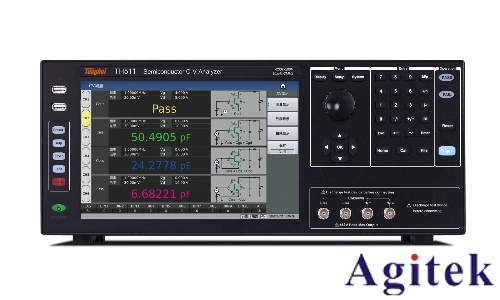

最后呢；关于线束测试仪，我们也有不错的国产方案，比如同惠电子的LCR表系列，提供了更多的参数和功能的选择哦！
