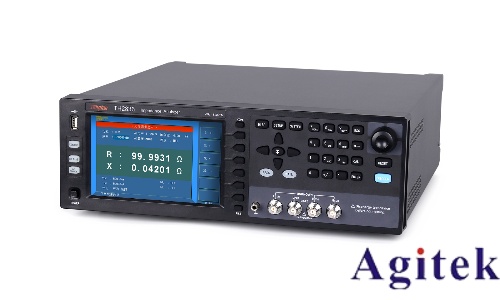

LCR测试仪（电桥）的校准是确保测量数据准确的关键步骤。如果不校准，测试线缆的寄生参数（如分布电容、引线电阻）会叠加在测量结果中，导致误差。

一般来说，LCR测试仪的校准分为清零（归零）、开路/短路校准以及负载校准。

以下是详细的操作步骤和注意事项：

1. 校准前的准备工作

在开始校准之前，请务必做好以下准备，否则校准结果无效：

预热：开机后建议预热 15-30分钟，让仪器内部电路达到热稳定状态。

环境：确保环境温度在 15℃～35℃ 之间，湿度低于80%，并远离强电磁干扰源。

连接：连接好测试夹具（如开尔文夹具、SMD夹具等），校准所用的夹具必须与后续测量所用的夹具一致。

清洁：确保测试端子、夹具触点清洁，无氧化或污垢。

2. 核心校准步骤

大多数现代LCR测试仪（如同惠、日置、是德等品牌）的校准流程大同小异，主要包含以下三个阶段：

A. 开路校准 (Open Calibration)

目的：消除测试夹具与被测件并联的杂散导纳（主要是分布电容）。

操作：

进入仪器菜单，选择“校准” -> “开路校准”。

保持测试夹具的两端完全悬空（不接触任何物体）。

按照屏幕提示，确认执行开路校准。

等待仪器提示“开路完成”或进度条结束。

B. 短路校准 (Short Calibration)

目的：消除测试夹具与被测件串联的残余阻抗（引线电阻、接触电阻）。

操作：

选择“校准” -> “短路校准”。

使用低阻抗的金属短路片（或导线）将测试夹具的高电极和低电极牢固短接。

确保短路连接良好，接触电阻极小。

执行短路校准，直到仪器提示完成。

C. 负载校准 (Load Calibration - 可选但推荐)

目的：消除仪器内部的剩余导纳和剩余阻抗，提高高精度测量的准确性。

操作：

选择“校准” -> “负载校准”。

连接一个已知精确参数的标准元件（如高精度电阻或电容）。

输入该标准元件的标称值，仪器会自动计算偏差并进行补偿。

3. 不同连接方式的校准要点

根据你使用的测试线数量，校准的侧重点略有不同：

表格

4. 什么时候需要重新校准？

校准不是一劳永逸的，以下情况发生后，必须重新执行校准：

环境温度变化：温差超过5℃-10℃时，电子元件参数漂移。

更换夹具或测试线：换了线就等于换了测量系统，寄生参数完全不同。

改变测试频率：如果你在100Hz校准，却在1MHz下测量，误差会很大（建议在常用频率点分别校准）。

长时间未使用：建议每个月或每季度进行一次全面的内部校准。

5. 常见问题提示

关于“内部校准”：部分仪器有“内部校准”功能，这是校准仪器内部电路板的，不能替代上述的开路/短路校准。

接触检查：校准完成后，建议使用一个已知的标准件进行验证测量，如果偏差过大，检查夹具接触是否良好或重新校准。
