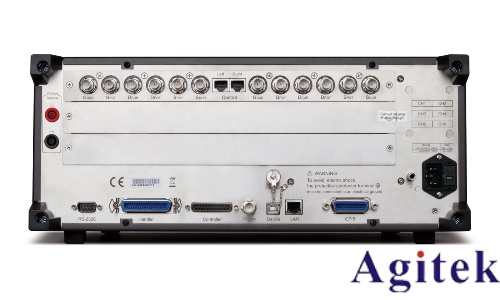

LCR测试仪,又称数字电桥或LCR电桥,是电子测量领域中用于精确测定电感(L)、电容(C)和电阻(R)等阻抗参数的核心仪器。其名称源于早期采用电桥平衡原理进行测量的历史,尽管现代设备已采用先进的自动平衡电桥技术,但“LCR电桥”的称谓仍被广泛沿用。该仪器不仅可测量基本元件值,还能提供品质因数(Q)、损耗因数(D)、等效串联电阻(ESR)及相位角(θ)等辅助参数,广泛应用于生产线质检、元器件进货检验及电子维修等领域。

LCR测试仪的核心工作原理基于自动平衡电桥法。仪器内部信号源产生一个稳定、特定频率的正弦交流信号,施加于被测器件(DUT)两端。该信号在电路中产生电流,流经一个高精度的标准参考电阻(Rr)。由于采用高速运算放大器构成虚地结构,被测器件低压端电位始终为零,从而确保测量的电压信号(Vx)准确反映其两端压降,而参考电阻上的电压(Vr)则用于计算流过DUT的电流(Ix = Vr / Rr)。根据欧姆定律,阻抗Zx = Vx / Ix,通过矢量电压表对Vx和Vr的幅值与相位进行同步检测,即可精确计算出DUT的复阻抗,进而推导出L、C、R等参数。
为提升测量精度,现代LCR测试仪普遍采用四端子法或五端子法测量回路。传统二端子法易受引线电阻、接触电阻及杂散电容影响,尤其在低阻抗或高频测量中误差显著。四端子法将电流激励端(Hc、Lc)与电压检测端(Hp、Lp)分离,有效消除导线压降干扰;五端子法则进一步优化屏蔽结构,通过Guard线维持电位一致,减少电场耦合带来的误差。此外,合理布线、缩小测试电流回路面积、使用屏蔽电缆等措施,也能显著降低电磁干扰,提升测试稳定性。
在实际操作中,LCR测试仪需经过开路、短路及负载校准,以消除系统误差。用户可设定测试频率、电压水平,并选择串联或并联等效模型输出结果。仪器配备高分辨率显示屏与自动量程功能,支持数据保持与比较判断,极大提升了批量测试效率。

综上所述,LCR测试仪通过自动平衡电桥技术,结合精密信号处理与多端子测量结构,实现了对电子元件参数的高精度、高稳定性测量,是现代电子测量不可或缺的重要工具。
