插板式模组是ZLG开发的可灵活设计的远程I/O扩展模块，可通过定制化底板集成各类接口，搭配多种功能模块，那它们的稳定性能得到保证吗？本文就来讲一讲如何提高模拟量电压采集模块的抗干扰能力。

背景：干扰来源与电压采集的脆弱性

为确保设备能在各种环境中正常工作诸如工业现场变频器、伺服、电机启停带来强电磁干扰，易导致 0-5V/0-10V 电压采集跳变、漂移、失真。工程师们通常从硬件设计、布线接地、信号隔离等等来提高电压采集模块抗干扰吸能，保障长期稳定可靠。

工业自动化中，模拟量电压采集（0-5V、0-10V）是温度、压力、液位、位移等物理量转换的核心环节。电压信号为低阻抗、长距离传输时易被耦合干扰，典型干扰源包括：变频器载波噪声、伺服驱动器 di/dt 尖峰、继电器 / 接触器电弧、电网谐波与浪涌、接地电位差、线缆串扰与静电放电如下图，种种此类干扰都会成为“杀死”信号的重要原因。

硬件设计：从电路根源筑牢抗干扰底座

1. 差分输入与高 CMRR 前端

抗干扰首选的就是差分输入架构，如插板式差分电压采集模块ZIOC-E0800AU1， 采用高抗扰的差分模拟接收电路，可大幅抵消共模噪声。差分走线严格等长、等距、阻抗匹配，减少不对称引入的共模转差模干扰。单端输入易受地电位差影响，高精度场景差分信号是保证信号完整性的一大手段。

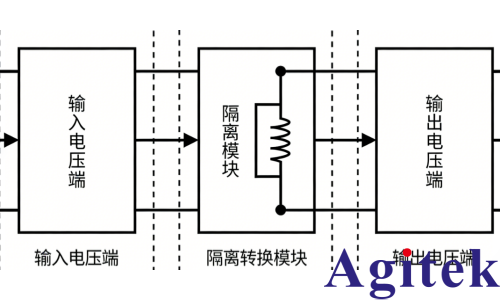

2. 电气隔离：阻断地环路最有效手段

插板式全系列模块，EtherCAT通讯电路和IO电路完全隔离，隔离电压≥500Vrms。能很好地消除EtherCAT的高频数字信号影响到模拟IO电路。同时有效防止了电机驱动的瞬时大电流破坏EtherCAT通讯的稳定性。如果插板式模块的内部不采用隔离方式，将很难稳定定工作。

3. 电源净化与稳压

电源是干扰进入的主要通道，电压不稳定必然会干扰模拟量模块。虽然每个插板式的电源接口都有一定的防护机制，但如果同时使用多个电机驱动模块，如ZMTC-EF1200步进伺服、ZMTC-EB1200无刷伺服等，建议再插板式底板的每个24V电源输入口加入EMI 滤波电感、TVS瞬态抑制二极管 等器件，防浪涌与尖峰，同时使用和电机驱动互相隔离的24V电源，避免噪声通过电源串入模拟前端。

4. 阻抗匹配与硬件滤波

阻抗匹配可以有效解决电压采集的信号失真，同时高采样率下能有效解决信号反射。于此之外，硬件RC滤波即一阶低通滤波可以有效抑制高频干扰，保证原始信号的完整性。

5. PCB 布局与防护

参考插板式底板的设计文档，分区布局：不同信号之间的干扰是致命的，模拟区、数字区、电源区需严格分离；敏感回路（分压、运放、ADC）短走线，远离时钟、驱动、继电器等高噪声器件。

接地系统：抗干扰的基石

接地混乱是现场 80% 干扰问题的根源。

独立弱电接地排：模拟地、屏蔽地、模块地汇接至专用弱电排，再单点接入总接地网；

强弱电接地分离：电机、变频器、配电柜强电接地与模拟量弱电接地物理间距≥2m，禁止共排共极；

大地连接：螺丝孔、控制柜、传感器支架、金属机架等外壳共地，形成屏蔽层。
