罗德与施瓦茨ZNA系列矢量网络分析仪（VNA）凭借其卓越的测量性能，不仅能够在频域中精确获取待测器件（DUT）的复S参数幅度与相位，更通过内置的逆傅里叶变换（IFT）功能，将频域数据无缝转换至时域。这一功能使工程师能够直观地观测DUT的脉冲或阶跃响应，为复杂器件的特性分析提供了全新的视角，尤其在故障定位与信号完整性分析中具有不可替代的价值。

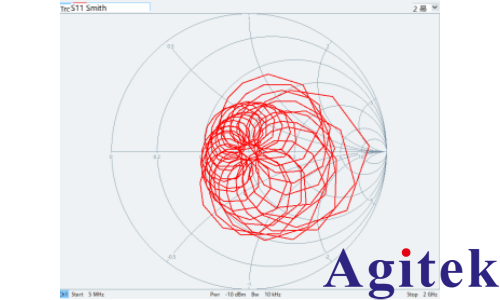

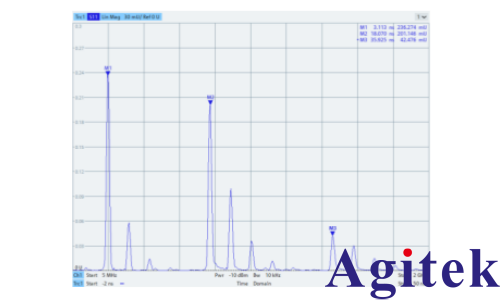

时域测量的核心优势在于其对反射信号的直观解析能力。以图1所示的功分器测试为例：当功分器的两个输出端分别连接460毫米短路同轴电缆与2700毫米电气长度的同轴电缆（末端开路）时，时域反射（TDR）轨迹（图2）清晰呈现出两个主要反射脉冲——分别对应短路端与开路端的全反射，而功分器输出端口的12 dB失配引发的多次反射则表现为幅度较小的次级脉冲。相比之下，频域测量结果（图3）因多反射信号的频谱叠加而呈现复杂震荡特性，难以直接关联物理结构。

ZNA系列的时域门控（Gating）功能进一步拓展了测量灵活性。通过设置时域滤波器（如中心19 ns、宽度1.5 ns的门），可选择性抑制特定时间窗口外的信号成分。如图4所示，当门控参数精准覆盖开路电缆的反射脉冲时，其余干扰信号被有效滤除，从而获得“纯净”的单一反射响应。将门控后的时域数据转换回频域，即可得到剔除多径干扰的S参数，为器件本征特性分析提供可靠依据。

除反射测量外，ZNA系列还支持传输时域分析，可用于定位电缆断点、连接器阻抗失配等故障。结合高分辨率时域变换算法（如凯撒-贝塞尔窗函数），仪器可将频率扫描步长与时域分辨率精确关联，确保毫米级故障定位精度。此外，通过时域阻抗变换功能，用户可直接读取传输线各点的特性阻抗，快速评估PCB走线或电缆组件的阻抗连续性。

罗德与施瓦茨ZNA矢量网络分析仪的时域测量功能，通过频域-时域的联合分析，将抽象的S参数转化为直观的物理响应，为射频工程师提供了从“频谱观测”到“结构诊断”的跨越。无论是器件研发中的阻抗优化，还是生产测试中的故障排查，这一功能均能显著提升测量效率与结果可信度，成为现代射频测试系统中不可或缺的核心工具。
