随着算力基础设施的扩张，数据中心供电向高效率、高功率密度的800V HVDC架构演进。在此链路中，SiC/GaN宽禁带器件优势显著，但其极快的开关速度与极高的dv/dt，使得动态测试误差源繁杂，工程师极易因测量失真造成损耗误判或器件选型偏差。RIGOL功率半导体动态测试解决方案，通过搭建标准化双脉冲测试链路，助力工程师精准捕获器件动态特性，规避高频测试中的常见误差。

为什么双脉冲测试是关键方法

为什么双脉冲测试是行业通用标准？

在高压高频供电架构下，器件的动态行为直接决定系统损耗与整机可靠性。双脉冲测试作为行业通用标准，凭借半桥感性负载拓扑，能完美复刻变换器的真实换流工况。它不仅能全面捕获开通/关断、反向恢复及栅极串扰波形，还支持对工况电压、电流、驱动电阻等参数的灵活自定义配置，是研发、封测及量产中评估SiC/GaN器件动态特性的必备手段

双脉冲原理图

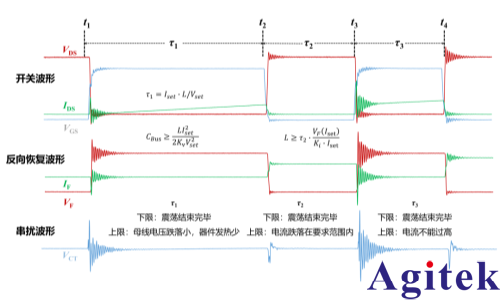

双脉冲测试波形图

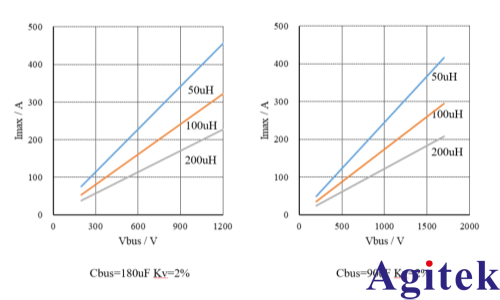

母线电容、负载电感、电压、电流关系示意图

SiC/GaN测试核心难点：三大误差来源

宽禁带器件边沿极快、高频干扰强，测试不能仅满足于“看到波形”，必须严格排查误差：

测试评判：需区分准确度与精确度。研发场景需二者兼顾，确保波形无异常振荡与误导通，且仪器带宽与接地方式必须匹配高频浮地测试条件。

不同情况下的 VGS 和串扰波形示意图

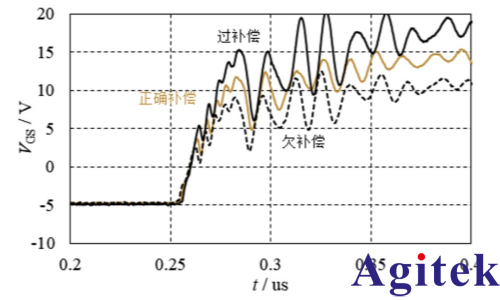

不同输入电容补偿情况所测得 VGS 波形示意图

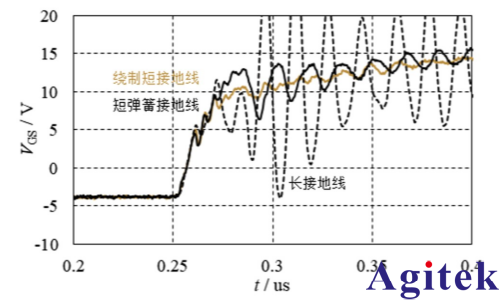

不同接地线测得 VGS 波形示意图

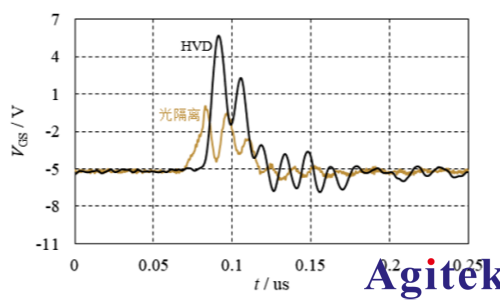

光隔离探头与高压差分探头测得串扰波形示意图

探头选型：这是误差的主要来源。测量下管VGS推荐使用无源探头并做好补偿校准；上管串扰测量必须优先选择光隔离探头，普通差分探头因共模抑制差，测量误差可达数倍。测量VDS推荐高压无源探头，高压差分探头易出现偏置或震荡。测量IDS则需采用1GHz以上带宽的同轴电阻，以精准捕捉高速电流变化。

通道延时：多通道探头传输时延不同会导致波形错位，直接造成开关损耗积分计算失真。必须利用VDS和IDS的物理关联特征进行对齐校准，这是量化损耗的必要步骤。

校准前后，瞬态波形示意图

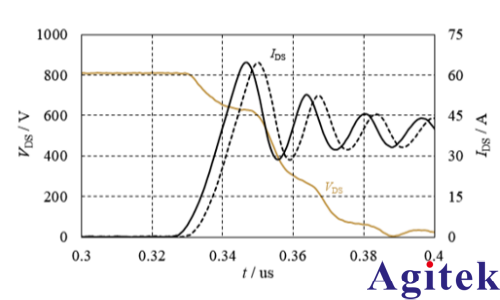

校准前后，第二次开通瞬态波形示意图

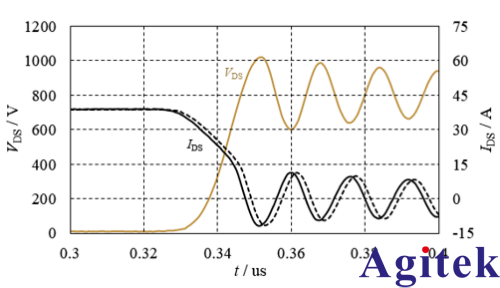

校准前后，第一次关断瞬态波形示意

表1 校准前后，开通/关断能量对比表

RIGOL SiC/GaN动态测试一站式解决方案

800V 高压供电逐步普及，SiC/GaN 动态测试标准化备受重视。RIGOL 整合函数/任意波形发生器、数字示波器、可编程线性电源与光隔离探头，打造完整测试系统，依托脉冲生成、波形采集、误差校准的闭环流程及标准化双脉冲测试，攻克宽禁带器件测试难题，同时兼容 IGBT，可满足全品类功率器件测试需求。

RIGOL 功率半导体动态参数测试解决方案

方案核心要点

按场景定方案：区分研发、封测、量产测试需求，差异化配置

仪器合理匹配：拒绝过度堆料，带宽与器件开关速率适配波形

优先原则：先排查测试链路误差，再量化电气参数

推荐产品

DG5000 Pro系列函数/任意波形发生器

普源精电（RIGOL）推出新一代多通道波形生成解决方案平台。该产品核心性能出众，输出频率最高达 500MHz，采样率 2.5GSa/s，分辨率可达 16bit。设备机身小巧，同时集成 8 路独立输出通道，搭配隔离通道组设计，信号纯净度高，使用方式也更加灵活。

  产品特点：

■ 最高输出频率：500MHz

■ 通道数：单台8通道，通道组间独立隔离

■ 采样率：2.5GSa/s

■ 垂直分辨率：16bit

■ 单通道波形存储：

标配 64 Mpts/CH

选配 128 Mpts/CH

■ 支持的选配功能（限时免费）：

多脉冲

高级波形序列

多音调制

PRBS及自定义码型输出

IQ波形

128Mpts存储深度

■ 显示屏：10.1英寸，1280*800高清触控屏

作为新一代多通道波形生成平台，DG5000 Pro输出频率最高达500MHz，采样率2.5GSa/s，分辨率达16bit。其机身小巧却集成了8路独立隔离输出通道，信号纯净度高，是构建标准化双脉冲测试链路的理想驱动信号源。
