R&S®ZNA 双端口矢量网络分析仪结合简单设置，能够可靠测量（高增益）接收机和低噪声块转换器 (LNB) 的特性。

LNB特性测量

您的任务

高增益变频器测试因多个特殊原因而具有挑战性：

双本振 (LO) 设备（具有本振接入）的互调测试需要多个信号源

内部振荡本振的中频偏移

无本振接入的混频器群时延测试

变频设备的噪声系数测试

激励功率低时也能提供高精度、低迹线噪声、短测试时间

罗德与施瓦茨解决方案

R&S®ZNA 具有本振跟踪和双音群时延测量等专用功能，能够可靠地多方位测量变频设备的特性，无需接入内部本振。

嵌入式本振变频器测试的示例结果屏幕：变频增益、群时延、噪声系数、压缩点、互调

特性和优势

双端口 R&S®ZNA 具有两个信号源和一个内部合路器，足以多方位测量嵌入式本振 LNB 的特性，包括变频增益、匹配、时延、互调和噪声系数等

对于具有本振接入的变频器，四端口 R&S®ZNA 最多可提供四个射频源，支持双变频接收机的互调测试（单台设备提供双音信号和 LO1、LO2）

独特的解决方案可用于嵌入式本振变频器的群时延 (GD) 测试（R&S®ZNA-K9 选件）并提供本振跟踪功能，即使被测设备出现严重的本振漂移，也能可靠测量变频器群时延，无需接入内部本振

灵活的变频测试功能和混频器相位测量选件，支持变频器相位测量和本振串扰测量等

针对激励源信号提供可选的参考信号接入，即使激励功率低也能提供强参考信号，从而确保低迹线噪声 宽功率扫描范围达到 100 dB，具有自动电平控制 (ALC) 功能和出色的接收机线性度，确保准确的低激励功率测试和压缩测试

端口 1 隔离放大器，可获得低电平的无杂散激励信号

噪声系数测试选件结合混频器测试设置，无需重新连接即可测量设备特性，包括无需使用噪声源即可测试噪声系数

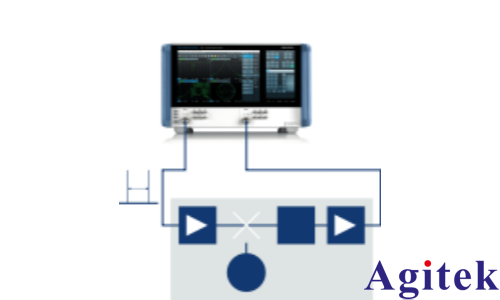

双端口 R&S®ZNA 具有两个信号源和一个内部合路器，可以测量嵌入式本振变频器的互调、群时延和噪声系数 (NF)

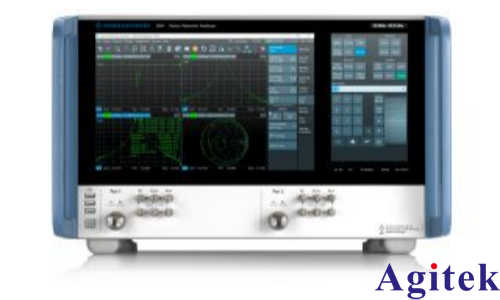

R&S®ZNA 矢量网络分析仪

总结

R&S®ZNA 提供丰富的硬件和软件功能，可多方位测量卫星和雷达接收机的特性。分析仪的亮点包括出色的接收机灵敏度、独特的宽功率扫描范围、四个内部信号源（和本振输出）以及本振跟踪功能。凭借所有这些特性，R&S®ZNA 可用于高难度的航空航天和卫星通信测试
