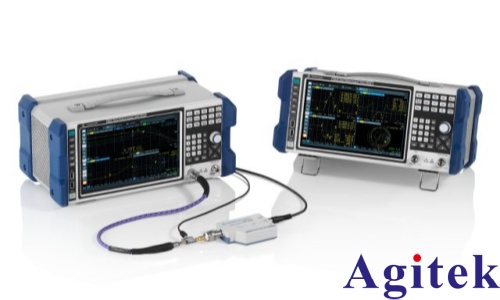

外部大功率测试设置示例：使用 R&S®ZNA 矢量网络分析仪的直接通道接入选件与信号源和接收机步进衰减器。

您的任务

测量放大器的特性是一个复杂的难题，将测试设备的性能推向极限。全面评估放大器的性能涉及不同的测试参数和设置，要求测试设备要非常灵活耐用。挑战来源于以下几个方面：

处理大功率电平，支持外部大功率测试设置

确保功率电平稳定并补偿漂移

提供多个载波以进行互调测试，包括 Hot S22 热态测试

在脉冲条件下进行测量

罗德与施瓦茨解决方案

R&S®ZNA 矢量网络分析仪配有可灵活配置的硬件架构、每端口信号源概念和各种软件应用，是适合大功率测试的功能强大的一体化解决方案：

1.配备直接通道接入选件与信号源和接收机步进衰减器时，R&S®ZNA 支持单独的外部大功率测试设置（通常带有正向和反向外部前置放大器、大功率耦合器、固定衰减器和环行器）

2.基于自动电平控制 (ALC) 的 100 dB 功率扫描范围和高线性度接收机确保高精度测试

3.从测试设置获取参考信号（通常在前置放大器之后或在被测设备输出端），确保平坦的电平，并且可以在非常短的控制时间内进行调整。

特性和优势

1.多达四个可独立配置的内部直接数字合成 (DDS) 信号源和一个内部合路器，能够全速执行互调测试（无需外部信号源），确保灵活配置，并在放大器工作条件下执行 S22 测量（“Hot S22”测试）

2.独特的 100 dB 功率扫描范围、衰减器和压缩点功能，可以在宽功率范围内进行压缩评估，包括实时压缩点评估

3.数字自动电平控制 (ALC) 覆盖完整的 100 dB 功率扫描范围，支持任意参考信号接入（即使在外部升压放大器之后），确保使用外部前置放大器时也能提供准确稳定的激励功率

4.扫描模式组合，支持幅度和频率偏移扫描测量，包括 AM/AM 和 AM/PM 测试

5.控制外部电源装置，可以执行功率附加效率 (PAE) 测试

6.四个集成式脉冲调制器和脉冲包络测试选件，支持大功率脉内点测试和脉冲包络分析

扩展

除了上述设置和测量参数外，还可以搭配合作伙伴的系统进行扩展，例如执行晶圆上芯片特性测量、不匹配放大器的阻抗调谐、有源/混合谐波负载牵引测试和噪声系数/噪声参数测试。

总结

R&S®ZNA 采用可配置的硬件架构，支持用户量身设计的个性化大功率测试设置。分析仪提供基于 ALC 的 100 dB 电子功率扫描范围和出色的线性度规格，确保结果高度精确和可靠。搭配 Focus Microwaves 和 Maury Microwave 等业内顶尖合作伙伴的系统，可执行晶圆上测试并扩展更多功能。
