屏蔽效能（Shielding Effectiveness, SE）是衡量电磁屏蔽材料或结构“阻挡”或“衰减”电磁场能力的核心指标。简单来说，它决定了一个物体能多好地隔绝外界干扰，或者防止内部信号泄露。与此同时，屏蔽效能也是实现EMC的关键技术手段。屏蔽效能的应用非常广泛，从日常生活的考场，到尖端的航空航天，都离不开它。

微同轴屏蔽测试法的特点

屏蔽效能测试有多种测试方法，微同轴屏蔽测试法因自身夹具的精密性，能有效的保证测试结果的真实性与准确性。同时测试装置整体镀金，配合精密支架，保证良好性能的同时具备便捷的操作性。

适用于导电织物、金属薄板、导电涂层/镀层、金属网、导电膜、导电玻璃、导电介质板、导电复合材料等平板型电磁屏蔽材料的平面波（模拟远场条件）屏蔽效能测量。

测试系统组成

现场测试及应用案例

 1.测试场景图

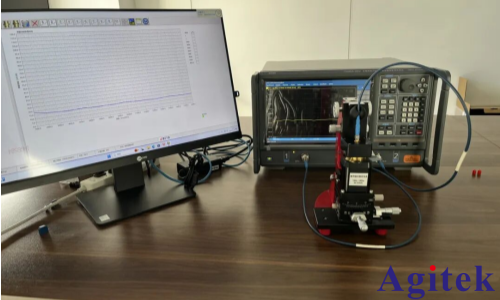

图1 测试场景图

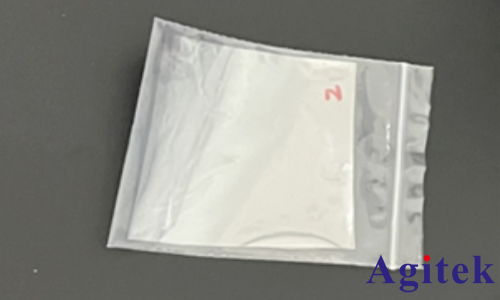

图2 聚氨酯薄膜实物图

 2、测试内容

屏蔽效能测试

此次测试聚氨酯薄膜的测试频段为1GHz-18GHz， 经测试，聚氨酯薄膜屏蔽效能实测结果，如图所示：

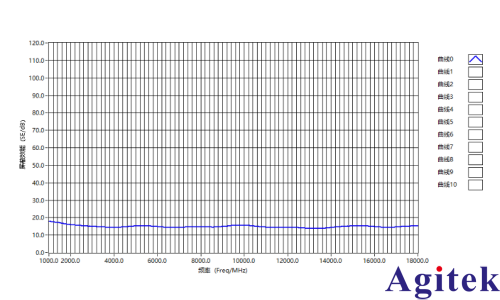

图3 聚氨酯薄膜屏蔽效能实测图
