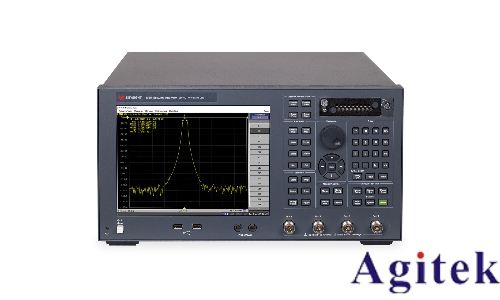

是德科技（Keysight）E5071C矢量网络分析仪作为射频测试领域的主流设备，广泛应用于天线、滤波器、射频有源器件等性能测试中。为确保测量数据的准确性与可靠性，校准是使用前必不可少的关键步骤。本文将系统介绍E5071C的校准流程与注意事项，帮助用户规范操作，提升测试精度。

一、校准前准备

校准前需准备好匹配的校准套件，常见型号如85032F、85052D等，包含开路（Open）、短路（Short）、负载（Load）及直通（Thru）标准件。若使用非原厂或未预存型号的校准件，需通过“User”自定义方式手动输入参数：进入“Cal”→“CalKit”→选择“User”→依次定义Open、Short、Load、Thru的标准类型与参数，并正确命名保存。

二、单端口校准（以端口1为例）

1. 按“Cal”键，选择“Calibrate”→“1-Port Cal”，确认校准套件为所用型号（如85032F）。

2. 将开路校准件接入端口1，点击“Open（f）”，听到提示音后返回。

3. 更换为短路校准件，点击“Short（f）”，完成测量后返回。

4. 更换为负载校准件，点击“Load（f）”，完成后点击“Done”。

此时可进入“Format”选择“Smith R+jX”查看阻抗，若归于圆图中心，表明校准成功。依此方法完成端口2、3、4的单端口校准。

三、双端口传输校准

完成单端口校准后，进行直通（Thru）校准以修正传输误差。以端口1与端口3为例：

1. 使用直通头连接端口1与端口3的测试线缆。

2. 进入“Cal”→“Calibrate”→“Response（Thru）”。

3. 选择“1-3 Thru”，点击确认后系统自动测量，完成点击“Done”。

S参数如S31的插入损耗应归零，表明传输路径已补偿。

四、全4端口校准（高精度场景）

适用于多端口器件测试，共修正48项误差。步骤包括：

1. 进入“4-Port Cal”模式，依次对各端口执行反射校准（Open/Short/Load）。

2. 在所有端口组合间进行直通连接，完成传输校准。

3. 可选隔离校准：连接负载至各端口，测量端口间隔离度。

五、注意事项

● 校准应在设备预热后进行，避免温度漂移影响精度。

● 使用扭矩扳手紧固连接，防止接口损伤。

● 高频测试时避免在频率极限（如8.5GHz）处校准。

● 定期使用验证件（如10dB衰减器）检验校准有效性，S21误差应≤0.1dB。

规范校准流程是确保E5071C测试精度的基础。掌握多端口校准与S参数分析技巧，不仅提升测试可靠性，更为高频电路研发提供有力支撑。
