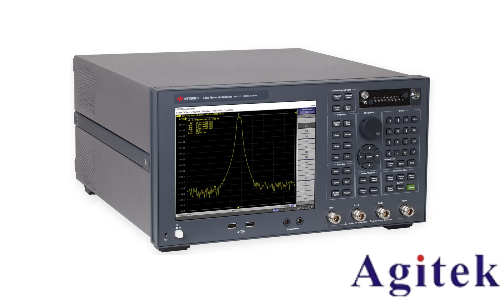

E5071C矢量网络分析仪是安捷伦科技（Agilent）推出的一款高性能射频与微波测试仪器，广泛应用于通信、雷达、航天及电子研发等领域。作为“仪器之王”，其核心任务是精确表征被测器件（DUT）在高频信号下的传输与反射特性，其工作原理融合了精密射频技术、数字信号处理与矢量测量理论，具备高精度、宽频带和多参数分析能力。

E5071C的工作原理基于散射参数（S参数）的测量。S参数描述了电磁波在器件端口间的反射与传输行为。仪器通过内置的射频信号源，向被测器件输入一个频率可调的连续波信号。该信号在进入器件后，部分被反射，部分被传输。E5071C利用双端口接收系统，同步采集输入端的反射信号与输出端的传输信号，并与原始输入信号（参考信号）进行对比，从而计算出S11（反射系数）和S21（传输系数）等关键参数。

在信号处理链中，E5071C采用超外差接收架构。射频信号首先通过混频器下变频为中频（IF），再经滤波、放大后由模数转换器（ADC）数字化。数字信号处理器（DSP）对接收信号与参考信号进行正交解调，提取出幅度与相位信息，实现对信号的矢量测量。这种同时获取幅度和相位的能力，使其区别于仅测幅度的标量仪器，能够全面还原器件的复数响应。

为确保测量精度，E5071C具备强大的误差校正功能。通过标准校准件（如开路、短路、负载）进行多点校准，构建12项误差模型，有效消除系统固有误差，如方向性误差、串扰和频率响应不平坦等。此外，仪器支持电子延迟（Electrical Delay）功能，可抵消被测器件的线性相位响应，从而提取出反映失真的相位波动，对滤波器、天线等器件的相位特性分析尤为重要。

E5071C还支持多种显示方式，如史密斯圆图、对数幅度、群延迟等，便于工程师直观分析阻抗匹配、带宽和信号完整性。其宽动态范围（典型值达120dB）和低迹线噪声，使其能同时测量强信号与微弱信号，适用于放大器、滤波器、天线等多种器件的测试。

综上所述，E5071C矢量网络分析仪通过激励-响应机制、矢量信号处理与系统误差修正，实现了对高频器件S参数的高精度测量，是现代电子系统研发与生产中不可或缺的核心工具。
