SMW200A 简介

R&SSMW200A 是罗德与施瓦茨公司推出的旗舰级高性能矢量信号发生器，广泛应用于 5G、卫星通信、雷达及航空航天等高端研发与测试领域。其卓越性能体现在：

超宽频带：单通道最高可达 67 GHz，双通道最高 44 GHz。

优异信号质量：具备极低相位噪声和高调制精度，确保测试结果的准确性。

高度集成：内置基带发生器、衰落模拟器和 AWGN（加性高斯白噪声）源，支持 5G NR、Wi-Fi 6/7、LTE-A 等多种通信标准。

硬件连接与开机

1. 电源连接：使用原装电源线接入 100-240V AC 电源，并确保接地良好，以防静电干扰。

2. 射频输出连接：使用高质量 SMA/N 型电缆，将 RF OUT 端口连接至频谱仪、功率计或被测设备。进行 MIMO 测试时，请连接 AUX OUT 或其他选件端口。

3. 控制接口连接：可根据需要选择 LAN、USB 或 GPIB 接口连接 PC，用于远程控制。

4. 开机与预热：按下前面板 Power 按钮，待系统启动（约 1-2 分钟）且无报错信息后，建议预热 10-30 分钟以保证频率稳定性。

基本操作（前面板控制）

设置频率：按下 Frequency 键，输入目标数值（如 3.5 GHz）并选择单位，亦可使用旋钮进行微调。

设置功率：按下 Level/Amplitude 键，输入所需功率值（如 -10 dBm），并利用 Offset 功能补偿线缆损耗。

RF 输出控制：按下 RF On/Off 键即可切换输出状态。

选择调制模式：按下 Modulation 键，可选择数字调制（如 5G、LTE、Wi-Fi）、模拟调制（AM/FM/PM）或脉冲调制，并设置相应的符号率、滤波器等参数。

高级功能与远程控制

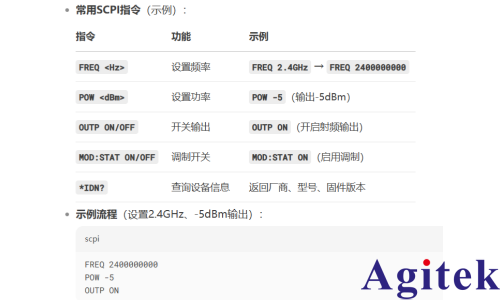

SMW200A 支持通过 SCPI 指令进行远程控制，用户可使用 Python、MATLAB 等编程语言或 R&SInstrumentView 软件实现自动化测试。

常见故障排查

典型应用场景包括：

5G/6G 研发：生成宽带宽 5G NR 信号，并结合衰落模拟器添加多径信道进行测试。

雷达模拟：设置精确的脉冲调制参数（如脉宽、PRF）和高频载波（如 77 GHz），模拟雷达回波信号。

注意事项

定期校准：建议定期使用功率计对输出电平进行校准，特别是在高频段测试时。

散热管理：避免仪器长时间满功率运行，确保通风口畅通。

安全合规：高频信号测试需遵守相关无线电法规，建议在屏蔽室等受控环境中进行。

本指南旨在提供快速操作指引。如需更详尽的参数设置和高级功能说明，建议查阅官方完整版用户手册。
