随着高速数字通信与高频射频系统的发展，差分信号传输技术因其优异的抗干扰能力与信号完整性，被广泛应用于现代通信接口（如USB、HDMI、PCIe等）及射频模块设计中。为准确评估差分器件的性能，差分S参数（Differential S-Parameters）的测量成为关键环节。罗德与施瓦茨（Rohde & Schwarz）推出的R&S®ZNL系列矢量网络分析仪，凭借其高精度、易操作与多功能扩展能力，成为差分S参数测量的理想工具。

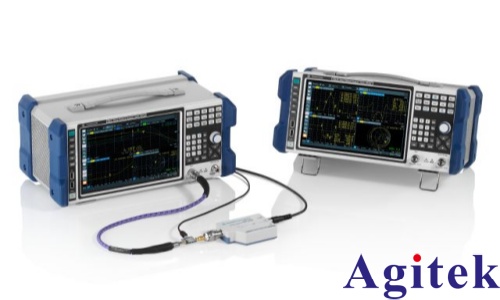

R&S®ZNL是一款经济高效、性能出色的双端口矢量网络分析仪，支持全S参数测量（S11、S21、S12、S22），频率覆盖可达数GHz（具体型号如R&S®ZNLE3达3GHz），适用于无源与有源射频器件的反射与传输特性分析。虽然R&S®ZNL为双端口仪器，但通过合理的测试配置与数学处理，仍可实现对差分信号路径的有效表征。

在差分S参数测量中，核心在于将仪器的单端测量结果转换为差分模式下的响应。这通常通过“混合模式S参数”（Mixed-Mode S-Parameters）实现，包括差分-差分（SDD）、差分-共模（SDC）、共模-差分（SCD）、共模-共模（SCC）等参数。R&S®ZNL虽未原生配备四端口差分激励能力，但可通过外接巴伦（Balun）或使用差分探针台配合夹具仿真与去嵌入技术，将被测器件（DUT）的差分端口转换为仪器可测的单端信号，再利用其强大的数学处理功能计算出差分S参数。

具体测量流程如下：首先，使用高质量射频电缆连接仪器与测试夹具，进行严谨的校准。R&S®ZNL支持多种校准方式，包括使用R&S®ZN-Z1xx手动校准套件或R&S®ZN-ZE1xx自动校准单元，确保测量基准的准确性。校准后，将差分被测件接入测试系统，测量其四个单端S参数。随后，通过仪器内置的数学功能或外部软件（如R&S的测量软件套件），将S11、S21等单端参数转换为SDD11（差分回波损耗）、SDD21（差分插入损耗）等关键指标。

R&S®ZNL具备极低的迹线噪声（典型值0.001 dB @ 10 kHz IFBW），确保在微小信号变化下仍能保持高分辨率，对高速差分通道的微弱损耗差异具有优异的分辨能力。其快速测量能力与稳定漂移特性（<0.02 dB/小时）也保障了长时间测试的可重复性，适用于研发验证与生产质检场景。

此外，R&S®ZNL支持故障点距离（DTF）选件（R&S®ZNL-K3），虽主要用于电缆故障定位，但在差分线缆测试中，亦可用于识别差分对中的阻抗不连续点或物理损伤位置，辅助进行物理层诊断。

在实际应用中，R&S®ZNL广泛用于差分滤波器、差分放大器、高速连接器及PCB差分走线的性能评估。其直观的触摸界面与向导式操作，极大降低了测试门槛，使工程师能快速完成复杂测量任务。

综上所述，尽管R&S®ZNL为双端口仪器，但通过合理的测试方法与信号处理，完全能够胜任差分信号S参数的测量需求，是教育、研发与生产环境中高性价比的解决方案。
