在现代电子系统中，电缆作为信号传输的物理媒介，其性能直接影响系统表现。除了标准的50Ω同轴电缆，工程师们经常需要测试非标称阻抗的线缆，如75Ω同轴线、双绞线以及高速差分数据线等。这些线缆的阻抗参数、S参数（如插入损耗、回波损耗/驻波比、Smith圆图）以及眼图特性，是评估其信号完整性的重要依据。

测试挑战与难点

使用网络分析仪（VNA）测试这些非标称线缆时，面临一个普遍的难题：测试系统的端口通常是标准的50Ω同轴接口。为了连接被测线缆（DUT），往往需要使用转接头或专用夹具。这些附加部件的散射参数未知，会引入额外的反射和谐振，从而掩盖被测线缆的真实特性。

传统的解决方法，如去嵌入（De-embedding）或夹具移除法，依赖于精确设计的夹具和微带校准件。然而，实际制作的夹具参数往往与理论设计值存在偏差，这可能导致实测数据出现不必要的波动，甚至导致错误的结论。

时域门控测试原理

为了解决上述问题，本文介绍一种基于网络分析仪时域分析功能的通用测试方法——时域门控（Time Domain Gating）。

时域分析是矢量网络分析仪的一项重要功能。其核心原理是利用快速傅里叶变换（FFT）的正反变换，将频域测量得到的S参数数据转换为时域的脉冲响应或阶跃响应。在均匀介质传输中，时间轴等效于距离轴。通过在时域响应上设置一个“门”（Gate），选通对应于被测线缆物理位置的时间片段，并抑制掉接头、夹具以及其他非关注区域的响应，从而有效排除它们对测量结果的影响。

为了获得准确的时域结果，需要合理设置网络分析仪的参数。根据被测件的电长度LLL来界定模糊距离，从而定义合适的频率间隔Δf\Delta fΔf；根据所需的电长度分辨率（时间间隔分辨率），来定义扫描的频率宽度（SPAN）。

测试方法与步骤

1. 准备工作：被测线缆（阻抗范围可为10Ω~1kΩ）需焊接标准50Ω同轴接头（如SMA、N型）。若是差分线缆，需确保每对线缆的接头外壳导体互联并连接屏蔽层。

2. 校准：在测试前，使用标准校准件（如SOLT）对网络分析仪进行系统校准，以消除测试端口的系统误差。

3. 双通道测试配置：

通道1（Ch1）- 插入损耗测试：测量S21参数。选择带通冲击响应模式，设置时域门控，选通第一个响应峰值，并确保至少包含一对时域副瓣，以获取完整的传输特性。

通道2（Ch2）- 阻抗测试：测量Z11参数。选择低通阶跃响应模式，设置时域门控，选通范围通常覆盖被测线缆长度的50%~80%，以准确评估其特性阻抗。

案例验证

以一根75Ω同轴电缆（长度914mm，频率范围3GHz）为例。

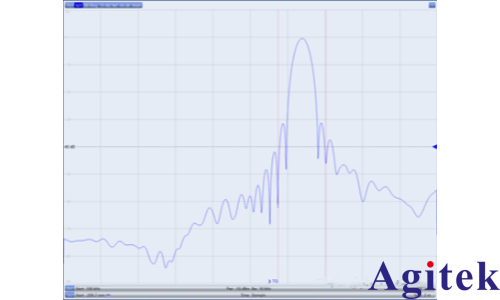

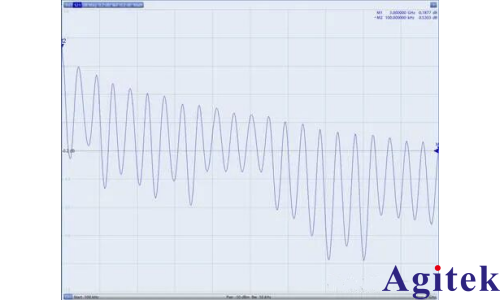

S21插损测试：初始测试结果可能包含了夹具和接头的影响，曲线不够平滑。通过设置合适的时域门控，选通电缆主体部分，再转换回频域观察，可以清晰地看到修正后的插损曲线消除了不必要的谐振峰，更真实地反映了电缆的传输损耗特性。

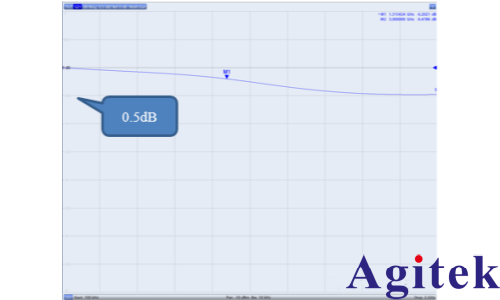

S21插损，门控选通修正测试结果：

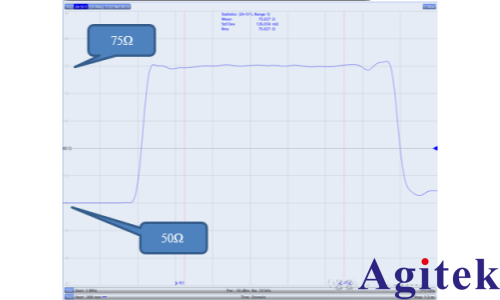

Z11阻抗测试：通过低通阶跃响应配合门控，可以观察到电缆主体部分的阻抗值稳定在75Ω左右，有效排除了两端接头阻抗不连续带来的干扰。

结论

利用网络分析仪的时域门控功能，可以有效地对非标称阻抗电缆进行精确测试。该方法不依赖于复杂的夹具设计和精确的校准件模型，操作简便，能够直观地分离并消除测试夹具和接头的影响，从而获得被测线缆真实的阻抗、插入损耗等关键参数，是电缆研发与生产测试中一种强有力的工具。
