R&S®ZVA-Zxxx 和 R&S®ZCxxx 毫米波变频器将 R&S®ZNA 矢量网络分析仪的频率范围扩展至 1.1 THz。

毫米波测量装置，包括一个 R&S®ZNA43 矢量网络分析仪和两个 R&S®ZC330 WM-864 毫米波变频器

您的任务

毫米波和太赫兹范围内的频段用于移动通信、汽车、安全、半导体和基础研究领域的许多应用中。77 GHz/79 GHz 汽车雷达、6G 频段移动通信以及高达和超出 100 GHz 的雷达与传感器都需要对有源和无源组件进行特性测量，例如滤波器、放大器、混频器和天线。许多应用（尤其是晶圆上组件特性测量和天线测量）都要求变频器具有高输出功率。

罗德与施瓦茨解决方案

罗德与施瓦茨的变频器具备高输出功率和一流的动态范围。它们可用于对有源和无源被测设备进行特性测量。

R&S®ZNA 支持非常紧凑的系统架构，无需额外使用信号分配单元或类似设备。

R&S®ZNA 端口直接输出射频信号，最多可支持四个毫米波变频器。

对于毫米波变频器本振 (LO) 信号，内部本振信号源路由至后面板上的本振输出接口 (R&S® ZNA-B8) 并被分配到变频器。输出功率高达 +25 dBm，即使长电缆产生损耗，也能确保为毫米波变频器本振提供足够的功率。

安装 R&S®ZNA-B26 直接中频接入选件后，变频器的测量和参考信号通过后面板直接馈入分析仪的中频通路。这种设置无需额外使用直接通道接入选件，可以保证**接收机灵敏度。

R&S®ZNA-K8 软件选件（毫米波变频器支持选件）让整体配置变得简单。

用户也可以使用 R&S®ZNAxx-B16 直接信号源和接收机接入选件自定义频率方案和连接方式，搭建个性化的系统配置。

R&S®ZVA-Zxxx 和 R&S®ZCxxx 毫米波变频器具有特殊功能

高输出功率和宽动态范围

通过直观的对话框轻松进行配置

使用菜单选择 R&S®ZVA-Zxxx 变频器；自动检测 R&S®ZCxxx 变频器

后面板的本振输出高达 +25 dBm（配备 R&S®ZNA-B8 毫米波变频器本振选件），即使使用长电缆和本振功分器，也能可靠地为变频器提供所需功率

支持至多连接四个变频器进行多端口测量，无需使用外部信号源或扩展座

可变输出功率（使用螺钉手动调节和/或通过更改输入功率来控制输出功率）

放大器特性测量、功率扫描、压缩点测量

互调测量

R&S®ZNA-K1 频谱分析支持毫米波频段

相位相参激励

配置变频测量（可以使用具有不同频率范围的变频器） 2)

支持毫米波频段的自动电平控制 (ALC)

使用罗德与施瓦茨的功率测试头和 Eriksson 功率探头 (PM5/PM5B) 进行绝对电平校准

出色的时间和温度稳定性

集成到 Focus Microwaves 和 Maury Microwave 的（有源）负载牵引测试系统中

波导校准套件（可选滑动匹配件）适用于变频器的所有频段

受到 SWISSto12 毫米波材料测试系统的支持

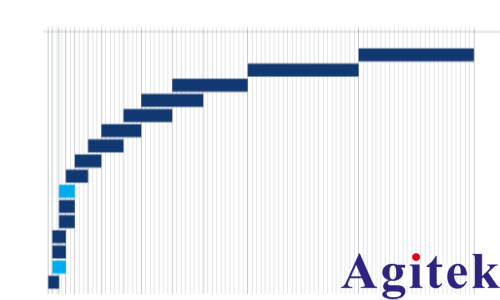

R&S®ZVA-Zxxx 和 R&S®ZCxxx 毫米波变频器概览
