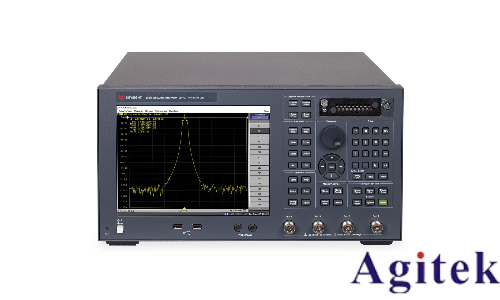

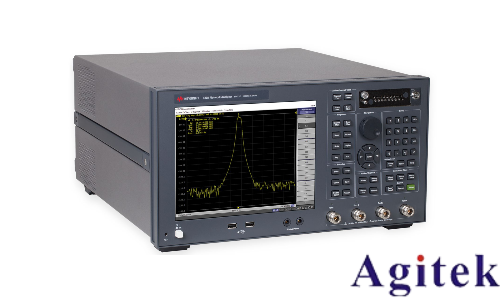

安捷伦E5071C矢量网络分析仪具备时域反射（Time Domain Reflectometry, TDR）功能，可用于电缆、连接器、PCB走线等射频链路中的故障定位与阻抗异常检测。该技术通过将频域S参数转换为时域响应，精确定位断路、短路、阻抗不匹配等故障点。以下是使用E5071C进行TDR故障定位测试的标准操作步骤。

一、测试前准备

1.环境检查：确保测试环境电磁干扰小，温度与湿度稳定，避免外界噪声影响测量精度。

2.仪器预热：开机后等待15–30分钟，使内部电路达到热稳定状态，保证测量一致性。

3.连接检查：使用高质量射频电缆连接E5071C端口与被测链路，确保接头无污染、无损伤，弯曲半径不小于15cm，连接时施加约0.8N·m扭力，顺时针旋紧。

二、校准流程

1.选择校准套件：根据接口类型（如3.5mm或N型）选用标准校准件，推荐使用SOLT（短路-开路-负载-直通）校准。

2.执行校准：

进入“Calibration”菜单，选择对应校准类型；

按提示依次连接开路、短路、负载标准件；

完成双端口校准后，系统自动计算并加载误差修正因子；

建议使用10dB衰减器进行校准验证，S21误差应≤0.1dB。

三、TDR参数设置

1.选择测量模式：将显示模式切换为“时域反射（TDR）”或“史密斯圆图+时域”联合视图。

2.配置频率与扫描点数：

设置频率范围覆盖被测链路工作频段，建议采用1601–3201点以提升分辨率；

增加扫描点数可提高时域距离分辨率，但扫描时间相应延长。

3.设置中频带宽：在高噪声环境下，将带宽从默认1kHz降至100Hz，以提升信噪比。

四、执行测量与故障定位

1.连接被测件：将电缆或组件接入测试端口，保持阻抗匹配（50Ω）。

2.启动扫描：运行TDR测量，观察时域波形。故障点将以反射脉冲形式呈现。

3.分析结果：

反射幅度与极性判断故障类型：正脉冲为开路，负脉冲为短路；

利用时间轴换算距离，结合传播速度（如0.66c for coaxial），计算故障位置；

通过“峰值标记”功能精确定位反射点时间，进而换算为空间位置。

五、数据管理与后续处理

1.测量完成后，可将数据导出为.s2p格式，便于后续分析；

2.启用内置“纹波分析”功能，自动识别通带内最大波动；

3.数据可上传至云端，结合专家系统进行远程诊断与趋势分析。

六、注意事项

避免高功率输入，防止损坏仪器；

定期清洁接口，防止氧化导致接触不良；

建议每3–6个月进行一次计量校准，确保长期精度。

通过以上标准化流程，E5071C可实现高效、精准的故障定位，广泛应用于通信、物联网及5G设备维护中，显著提升测试效率与可靠性。
