在精密电子测试中，测量微小电流（如微安级甚至纳安级）是常见需求，尤其在低功耗设计、电池管理系统及传感器信号检测等领域。使用是德科技（Keysight）示波器配合N7020A电流探头，可实现高精度、低噪声的微小电流测量。以下是详细的设置方法与操作要点。

一、设备连接与初始化

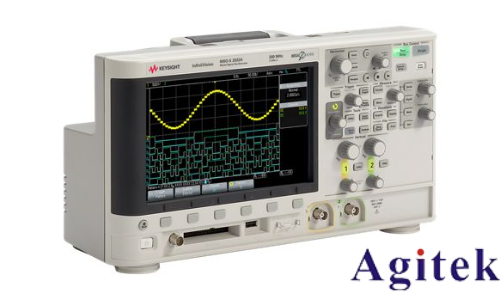

首先，将N7020A电流探头正确连接至是德示波器的输入通道（如CH1）。确保探头供电正常，示波器识别到探头型号，并自动加载对应校准参数。若未识别，需手动选择探头类型并设置衰减比（N7020A典型转换比为1A/V或1mA/V，具体以实际型号为准）。

二、探头校准

为确保测量精度，必须进行探头校准。将N7020A探头置于“零磁通”（Zero Flux）模式，使用短接夹将探头输入端短路，示波器执行“Zero Cal”零点校准操作。校准后观察基线，漂移应控制在50μV以内（对应50nA），否则需重复校准或检查探头状态。

三、示波器参数设置

1. 垂直档位：设置为1mV/div，以匹配微小电流转换后的电压信号。

2. 时基设置：建议设为100μs/div，兼顾时间分辨率与波形观察范围。

3. 带宽限制：开启20MHz带宽限制功能，有效滤除高频噪声，提升信噪比。

4. 采样模式：若信号微弱，开启“平均采样”模式（如设置128次平均），可显著提升信号清晰度。

四、信号采集与数据处理

被测电路通电后，按下示波器“Run/Stop”键开始采集。观察波形，若幅值过小，可微调垂直灵敏度。测量电压峰峰值（Vpp），结合探头转换比计算电流： Ipp = Vpp × 转换比。 例如，测得2.5mVpp电压，转换比为1mA/V，则对应电流为2.5mApp。

五、趋势分析与稳定性评估

启用示波器“测量统计”功能，连续采集1000个样本，记录电流的最大值、最小值和平均值，评估电流波动与系统稳定性。此功能对分析动态负载电流尤为关键。

六、误差控制与注意事项

● 减少接触电阻：使用镀金探针或低阻鳄鱼夹，确保连接电阻≤1Ω，避免额外压降。

● 优化接地：采用“接地弹簧”替代长地线，将接地环路缩短至3cm以内，减少电磁干扰。

● 探头选型：测量10μA以下电流时，建议选用更高灵敏度探头（如N2894A，10μA/V）。

● 校准验证：使用标准电流源输入100μA @ 1kHz正弦信号，验证测量误差是否≤3%，否则需重新校准。

通过上述设置，是德示波器配合N7020A探头可实现最小10nA级的电流分辨率，满足大多数微小电流测试需求。实际操作中，应根据信号频率与幅度灵活调整带宽与采样参数，平衡噪声与响应速度，确保测量结果准确可靠。
