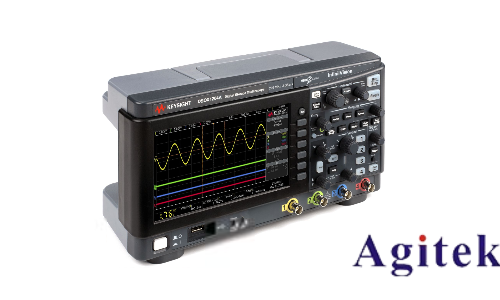

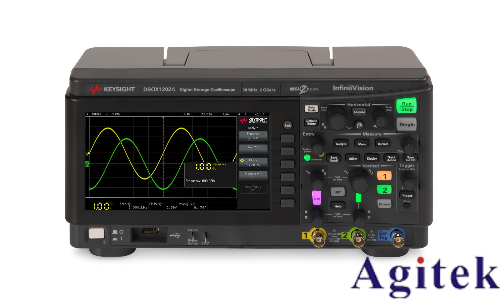

是德科技（Keysight）DSOX1102G示波器是一款功能强大、适用于电子研发与教学实验的数字示波器，具备多种高级触发功能，其中串行总线触发（如I²C、SPI、UART等）对于调试通信接口故障、分析协议时序具有重要意义。正确设置串行总线触发，可精准捕获特定通信事件，提升调试效率。

一、打开串行总线触发功能

1. 进入触发菜单 按下示波器前面板的“Trigger”（触发）按键，进入触发设置主菜单。通过旋钮或方向键浏览选项，选择“Trigger Type”（触发类型）。

2. 选择串行触发模式 在触发类型列表中，找到并选择“Serial”（串行总线）或具体协议类型，如“I²C”、“SPI”、“UART”等。选择后，示波器将进入串行触发配置界面。

二、设置串行触发参数

1. 配置信号通道 设置触发源通道（Trigger Source），例如将SCL和SDA分别指定为CH1和CH2（以I²C为例）。确保探头正确连接至总线信号线，并完成探头补偿校准。

2. 设定协议参数

I²C触发：设置时钟速率（如100 kbps）、地址模式（7位或10位）、触发条件（如“Address Read/Write”、“Data Match”等）。

SPI触发：配置时钟极性（CPOL）、相位（CPHA）、数据位宽、MSB/LSB顺序，并设置触发条件如“Data Match”或“Start of Transaction”。

UART触发：设定波特率、数据位、停止位、校验方式，并可设置触发于特定字符或数据包。

3. 设置触发条件 可选择“Start Condition”、“Stop Condition”、“Address Match”、“Data Equals”等条件。例如，设置I²C在地址为0x50时触发，或SPI在传输数据为0xAA时捕获。

三、启动与验证

1. 启用触发模式 建议使用“Normal”或“Single”模式配合串行触发。选择“Norm”模式后，示波器将在满足条件时更新波形；选择“Single”则捕获一次后冻结，便于分析瞬态事件。

2. 运行与调整 按“Run”键启动采集。若未触发，检查信号连接、电平阈值及协议参数是否匹配。可通过“Autoset”功能辅助优化显示。

四、注意事项

● 测量前执行探头补偿和接地处理，避免噪声干扰。

● 高速总线需注意带宽匹配，确保采样率足够。

● 若信号不稳定，可结合“模板测试”或“眼图”功能辅助分析。

通过以上步骤，可高效启用DSOX1102G的串行总线触发功能，精准定位通信异常，显著提升嵌入式系统调试能力，是电子工程师不可或缺的利器。
