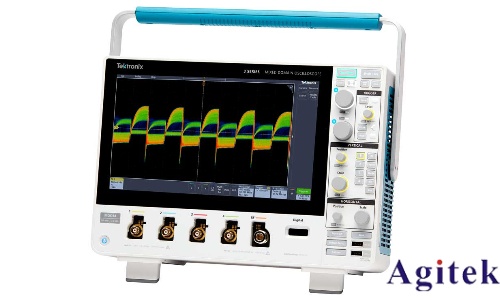

泰克(Tektronix)MSO54B是一款高性能混合信号示波器,广泛应用于电子研发、故障诊断与信号分析领域。其具备高带宽、多通道和强大的测量功能,能够精准测量电压与频率参数。以下是使用MSO54B测量电压与频率的系统化操作步骤。

一、测量电压
1. 连接信号与探头设置 将无源探头连接至待测电路,探头尖端接信号点,接地夹接电路地。确保探头衰减设置(如1X或10X)与示波器通道设置一致,避免测量误差。首次使用前需进行探头补偿校准。
2. 调整垂直参数 按“Vertical”区域的旋钮,设置合适的“伏特/格”(V/div)值,使波形在屏幕上垂直方向充分展开但不溢出。可通过“Position”旋钮上下移动波形,便于观察峰值与谷值。
3. 读取电压值
自动测量:按下“Measure”键,选择测量类型如峰峰值(Vpp)、有效值(RMS)、最大值(Vmax)或平均值(Avg),示波器将自动计算并显示结果。
光标测量:启用“Cursor”功能,手动放置两条水平光标于波形的峰值与谷值处,屏幕将显示两者间的电压差,适用于非周期性或复杂波形的精确测量。
二、测量频率
1. 调整水平参数 旋转“Horizontal”旋钮,设置合适的时间基准(s/div),使屏幕上显示至少一个完整周期的波形。通过“Position”调节波形左右位置,便于选取测量区间。
2. 频率测量方法
自动频率测量:进入“Measure”菜单,选择“Frequency”参数,示波器将基于触发周期自动计算并实时显示频率值,适用于正弦波、方波等周期性信号。
周期计算法:使用光标测量两个相邻波峰或波谷之间的时间间隔T,再通过公式 f = 1/T 计算频率。此方法适合需要手动验证的场景。
FFT频谱分析:对于含噪声或多个频率成分的复杂信号,可启用“FFT”功能,将时域波形转换为频域图谱,主峰对应的频率即为信号基频,适用于谐波分析。
三、关键注意事项
● 触发设置:选择“边沿触发”模式,调节触发电平至信号幅度中间区域,确保波形稳定显示。
● 探头选择:高频信号建议使用高带宽探头,避免信号失真。
● 定期校准:保持示波器与探头的校准状态,确保测量精度。
● 接地规范:确保探头接地良好,防止引入干扰或形成地环路噪声。

综上,泰克MSO54B通过自动测量、光标分析与FFT等多种方式,可高效、准确地完成电压与频率测量。熟练掌握参数设置与测量技巧,将显著提升测试效率与数据分析能力,是电子工程师不可或缺的得力工具。
