一、浪涌发生器核心原理

浪涌发生器主要通过电容储能-开关切换-波形形成三阶段工作：

储能阶段：高压电源通过充电电阻对储能电容（如1μF～20μF）充电至设定电压（如2.5kV～10kV）；

放电触发：开关器件（真空继电器、电子点火球隙或半导体开关）导通，电容通过波形形成网络（电阻/电感/电容组合）快速放电；

波形生成：通过调节放电回路参数（如Rs、Cs、Lr），生成标准浪涌波形（如1.2/50μs电压波、8/20μs电流波）。

关键参数：

波前时间（电压上升速率）：1.2μs（±30%）

半峰值时间（能量持续时间）：50μs（±20%）

 二、专业设备与简易方案对比

表格

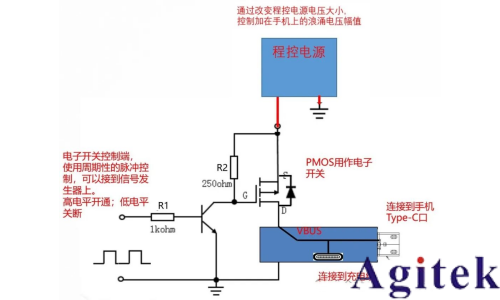

三、简易方案优化建议（基于你的实践）

隔离增强：
在电源输出端串联肖特基二极管（如150V/10A），阻断浪涌能量倒灌至程控电源，保护测试设备。

波形控制：

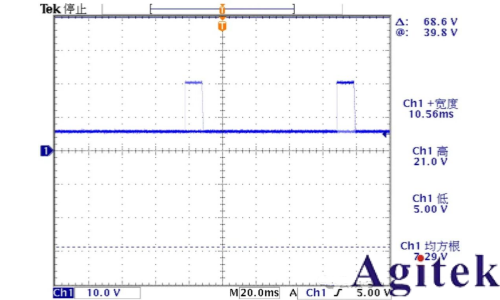

使用信号发生器生成PWM波控制电子开关，调节脉冲频率（如1Hz～100Hz）及占空比；

增加RC吸收电路（如10Ω+100nF）抑制开关抖动引起的高频振荡。

测试标准化：
参考你提到的金立测试方案，设定阶梯应力（如电压幅值：15V→20V→25V；脉冲数：100次→1000次），记录设备失效阈值。

四、手机VBUS防护设计要点

针对快充场景的浪涌防护，需结合泄放+钳位策略：

前端保护：

选用大功率TVS管（如SMD12CA，5500W@8/20μs）并联在VBUS与GND之间，钳位电压尖峰；

增加共模电感（如BCMF122P900H）抑制差模干扰。

后级防护：

在数据线（D+/D-）添加低电容ESD器件（如BTR06D3，0.6pF），避免信号失真；

关键芯片电源引脚增加π型滤波（电感+陶瓷电容）。

选型注意：TVS的残压需低于芯片耐压（如USB PHY芯片通常耐压7V），同时确保自身不被浪涌击穿。

五、安全操作规范

高压防护：

简易方案虽低压，仍需佩戴绝缘手套，避免电容残余电荷触电；

接地要求：

测试台接地线截面积≥4mm²，长度≤1m，降低接地阻抗；

设备校准：
专业设备需每12个月校准波形参数（偏差控制在±10%内）。

总结

你的电子开关方案通过可控脉冲注入有效暴露防护设计缺陷，尤其适合研发阶段的快速迭代。若需进一步贴近标准测试，可参考GB/T 17626.5-2019的波形参数优化放电回路设计。对于手机VBUS防护，建议采用“TVS+滤波”组合，并优先选用小封装贴片器件（如DFN2020）以节省空间。
