典型的信号发生器可提供25mV至5V输出电压。为了驱动50Ω或更高的负载，一般会在输出端使用大功率分立器件、多个并行器件，或者成本高昂的ASIC。其内部通常具有继电器，可以使设备在不同的放大或衰减等级之间进行切换，从而调节输出电平。根据需要，在对继电器开关而实现各种增益时，在一定程度上会导致工作不连续。简化方框图如图1所示。

图1：典型信号发生器输出级的简化方框图。

使用新款放大器IC作为输出级功放，可以在没有任何内部继电器的情况下直接驱动负载，因此可简化信号发生器的输出级设计，并降低复杂度和成本。这种输出的两个主要器件构成一个大功率输出级，可提供高速、高电压和大电流，以及具有连续线性微调功能的可变放大器。

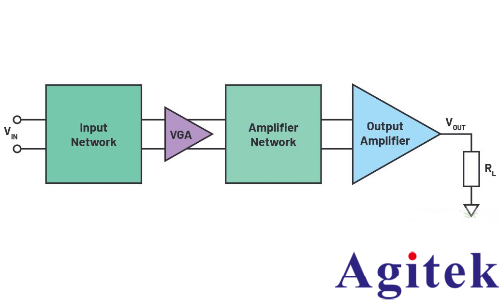

图2.带VGA的信号发生器输出级的简化框图

首先，初始输入信号必须通过VGA放大或衰减。VGA的输出信号可以设置为所需的幅度，而与输入信号无关。例如，对于增益为10、输出幅度VOUT为2V的情况，VGA的输出幅度必须调整至0.2V。遗憾的是，许多VGA都会因为增益范围有限而产生瓶颈——增益范围大于45dB的情况很少。

ADI公司在低功耗VGA AD8338上实现了0dB至80dB可编程增益范围。因此，在理想条件下，可以将信号发生器的输出幅度连续设置在0.5mV和5V之间，而无需使用额外的继电器或开关网络。通过去除这些机械元件，可以避免不连续的输出。因为数模转换器（DAC）和直接数字频率合成器（DDS）通常具有差分输出，所以AD8338提供全差分接口。此外，通过灵活的输入级，输入电流有任何的不对称，都可以通过内部反馈回路得到补偿。同时，内部节点保持在1.5V。在正常情况下，最大1.5V输入信号在500Ω输入电阻时会产生3mA电流。在更高输入幅度（例如15V）的情况下，可能需要在输入引脚串联一个更大的电阻——其阻值要确保所产生的电流同样为3mA大小。

许多商用信号发生器在50Ω（正弦波）负载下提供最大250mW（24dBm）的有效输出功率。但是，这对于具有较大输出功率的应用通常不够用，例如测试HF放大器或生成超声波脉冲之所需。因此，还需要使用电流反馈放大器。ADA4870在±20V电源电压下，可以在输出端以17V的幅度提供1A的驱动电流。它可以在满载情况下生成高达23MHz的正弦波，因此成为了通用任意波形发生器的理想前端驱动器。为了优化输出信号摆幅，ADA4870的增益配置成10，因此所需的输入幅度为1.6V。但是，由于ADA4870具有地参考输入，而上游的AD8338具有差分输出，因此在两个器件之间应连接差分接收器放大器，而实现差分到地参考的转换。AD8130提供270MHz的增益带宽积（GBWP），压摆率为1090V/µs，非常适合这种应用。AD8338的输出限制在±1V，因此AD8130的中间增益应设计为1.6V/V。整体电路配置如图3所示，其可在22.4V（39dBm）幅度和50Ω负载下实现20MHz带宽。

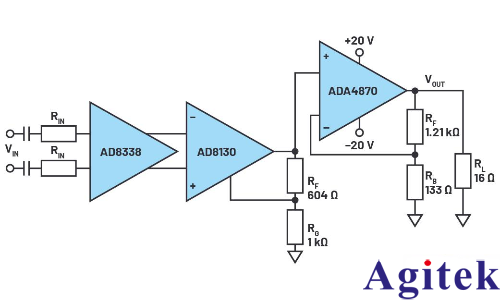

图3：采用分立设计的信号发生器输出级的简化电路。

通过大功率的VGA（AD8338）、大功率的CFA（ADA4870）和差分接收器放大器（AD8130）的组合，就可以相对轻松地设计出小尺寸大功率的信号发生器输出级。它具有更高的系统可靠性、更长的服务寿命和更低的成本，因此比传统输出级更优。
