达到（甚至于突破）技术上的可行极限始终是雷达设备的设计宗旨。因此，只有使用精确且可靠的脉冲测试信号，才能测量出雷达设备的实际性能。R&S®SMA100B 模拟射频和微波信号发生器配备高质量的脉冲调制器，能够提供窄脉冲调制。得益于强大的闭环电平控制概念（亦适用于窄脉冲），现在能够在最低 100 ns 的脉冲宽度内实现一流的电平准确性和可重复性。

您的任务

未调制的窄脉冲适用于近程成像和具有高脉冲重复频率 (PRF) 的场景，以便进行明确的多普勒估计。脉冲信号的占空比可能变化，并且很容易下降几个百分点。雷达设备针对脉冲操作而优化，因此无法容许太高的平均射频功率，而且就其本质而言，雷达设备很容易受到功率电平变化的影响。为测量单个雷达组件或模块的实际性能，脉冲测试信号的质量至关重要。由于占空比较低，因此脉冲只会偶尔出现，但仍然需要具有高度的电平准确性和可重复性。在测试过程中，脉冲幅度不可随着时间的推移因温度变化而漂移。

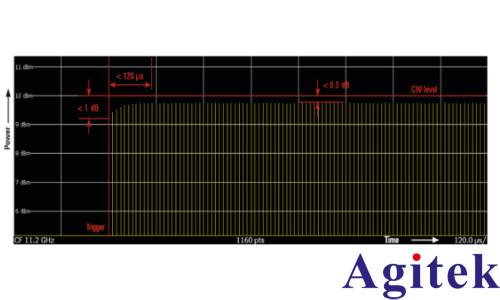

R&S®SMA100B 射频输出信号对外部脉冲（11.2 GHz，100 ns 脉冲宽度，1% 占空比）的瞬态响应

测试与测量解决方案

R&S®SMA100B 模拟微波信号发生器配备高性能脉冲调制器，是适合此应用的理想解决方案。R&S®SMA100B 提供通过现代数字自动电平控制 (ALC) 实现闭环电平控制的脉冲。即便脉冲宽度 ≥ 100 ns 的窄脉冲具有低占空比，R&S®SMA100B 实施的 ALC 也能够控制此类脉冲的电平。这可确保出色的电平准确性和电平可重复性。闭环电平控制的脉冲宽度是同类产品的 10 倍，是 R&S®SMF100A 的 5 倍。

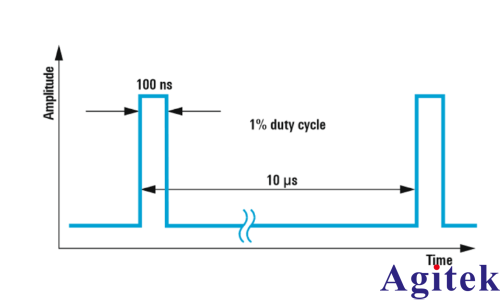

示例场景的时间

R&S®SMA100B 信号发生器的脉冲调制器能够在无需采样保持机制的情况下实现卓越的性能，确保了敏感被测设备的安全操作条件。上图展示了 R&S®SMA100B 对外部窄脉冲（100 ns 脉冲宽度，1% 占空比）的瞬态响应。

脉冲会即刻出现在射频输出端，并且具有很高的电平准确性和可重复性。最大功率电平的稳定时间不到 120 μs。第一个脉冲的最大功率电平与连续波电平的偏差小于 1 dB。

窄脉冲（11.2 GHz，100 ns 脉冲宽度，1% 占空比，ALC 模式为“Table & on”）的电平可重复性测量值

最终的最大功率电平与连续波电平的剩余偏差小于 0.3 dB。先进的信号发生器可在毫秒内显示瞬态响应。为避免对窄脉冲缓慢作出瞬态响应，R&S®SMA100B 在针对第一个脉冲的内部调整过程中为 ALC 积分器预加载校正数据，而此概念通常只用于矢量信号发生器。闭环电平控制能够有效消除温度影响，甚至对于具有低占空比的窄脉冲也是如此。

脉冲宽度低至 100 ns 的窄脉冲的电平可重复性

ALC 模式为“Auto”时，R&S®SMA100B 自动选择** ALC 模式。ALC 环路适用于使用 R&S®SMAB-K23 内部脉冲生成选件生成的窄脉冲，或来自外部源的脉冲。对于窄脉冲，**模式为“Table & on”。在此模式下，ALC 引擎预加载内部调整数据，并在出现第一个脉冲之后关闭控制环路。这样能尽量减少稳定时间，并且尽可能提高准确性和可重复性。左下方直方图显示了在 10 分钟内测量的最大功率电平分布。

控制环路持续运行并校正所有电平偏移，同时提供出色的脉间可重复性。本例中，最大功率电平几乎全部在 0.015 dB 范围内。在 1% 的占空比下，脉冲宽度为 100 ns。

脉冲宽度低于 100 ns 的窄脉冲的电平准确性和电平可重复性

针对脉冲宽度低于 100 ns 的窄脉冲，R&S®SMA100B 提供 ALC 模式“Table”。该模式不使用闭合反馈环路， 而使用开环电平控制。校正值可从内部调整表格获取。该模式适用于内部生成的脉冲和来自外部源的脉冲。
