这是一篇关于使用R&S®SMA100B信号发生器测试ADC真实性能的技术文档，主要介绍了ADC测试中的噪声和失真性能，以及R&S®SMA100B信号发生器在ADC测试中的应用和性能数据。以下是对这些核心内容的简要概述：

 1. ADC测试概述：

  随着ADC速度与精度的提升，测试设备需具备更低的噪声性能。

  R&S®SMA100B提供高纯度的模拟输入信号和时钟信号，适用于ADC测试。

2. ADC性能参数：

  包括信噪比(SNR)、无杂散动态范围(SFDR)、信号与噪声及失真比(SINAD)、总谐波失真(THD)和三阶输入截点(IIP3)。

  高速ADC需要非常纯净的信号源，SNR可达90 dBFS以上。

3. 理想与真实信噪比(SNR)：

  理想SNR由量化噪声决定，公式为SNR = 6.02·n + 1.76 dB。

  真实SNR受时钟抖动、ADC噪声和非线性等因素影响，公式为SNRADC,real = -20log10(√((2πfanalog·tjitter)² + (Uthermal/2ⁿ)² + (1+e/2ⁿ)²))。

4. 时钟抖动与相位噪声：

  抖动是时钟信号在时间域的不稳定性，影响ADC的SNR。

  相位噪声与抖动有直接关系，公式为tjitter = (1/(2πf₀))√(2∫(f₁ to f₂) 10^(L(f₀ff)/10) df₀ff)。

5. 宽带噪声与SNR：

  宽带噪声影响ADC的SNR，特别是在高采样率下。

  宽带相位噪声通常在偏移频率>10 MHz时被视为常数，用于简化抖动估计。

6. R&S®SMA100B性能数据：

  R&S®SMA100B具有出色的相位噪声和宽带噪声性能。

  例如，在1 GHz载波频率下，相位噪声为-170 dBc/Hz，宽带噪声为-157 dBc/Hz。

7. ADC测试设置示例：

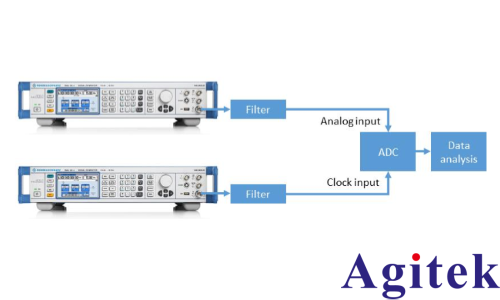

  使用R&S®SMA100B作为时钟和模拟信号源进行ADC测试。

  通过具体计算示例展示了如何评估测试设置的SNR性能。

8. 非谐波与谐波失真：

  非谐波失真难以预测和过滤，对ADC性能影响较大。

  R&S®SMA100B的非谐波性能优异，最大非谐波失真通常低于-100 dBc。

9. 总结：

  R&S®SMA100B的高信号纯度有助于准确评估ADC的真实性能。

  文档提供了详细的背景知识和性能数据，指导ADC测试设置和性能评估。

这篇文章为使用R&S®SMA100B信号发生器进行ADC性能测试提供了全面的指导，并通过具体的性能数据和计算示例，展示了如何优化ADC测试设置以获得准确的测试结果。
