一、产品定位与核心技术

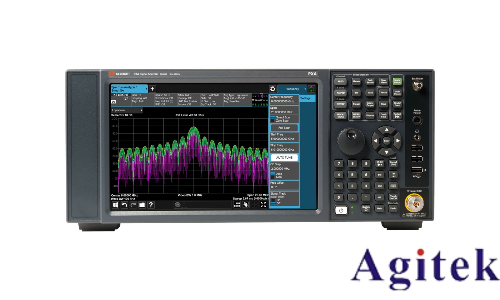

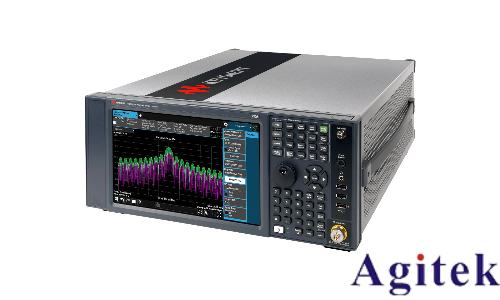

是德科技N9020A MXA信号分析仪是专为航空航天、国防及商用通信领域设计的高性能频谱分析平台，覆盖20Hz至26.5GHz频率范围。其核心技术包括：

实时频谱分析（RTSA）：80MHz无间隙分析带宽，支持100%截获概率（POI）

相位噪声性能：-128dBc/Hz（1GHz载波，10kHz偏移）

动态范围：>78dB（典型值），支持小信号精确测量

多域联合分析：集成频谱、时域、码域三维视图，支持信号溯源定位

自动化测试框架：支持PathWave X系列测量应用软件

二、快速入门操作

1. 硬件连接

射频输入：

使用N型母头连接器（50Ω标准阻抗）

配备前置放大器（可选）：提升灵敏度至-165dBm

外部控制：

触发接口：BNC接口，支持TTL/CMOS电平

参考时钟：10MHz输入/输出（BNC接口）

数据接口：USB 3.0、千兆以太网、GPIB

2. 基础测量流程

步骤1：旋转频率旋钮设置中心频率

步骤2：通过幅度键进入参考电平设置菜单

步骤3：连接被测信号至输入端口

步骤4：按Single键启动单次扫描

三、精密测量技术

1. 频谱分析模式

基本模式：

分辨率带宽（RBW）：1Hz至10MHz可调

视频带宽（VBW）：自动/手动模式

检测模式：峰值、采样、平均

高级模式：

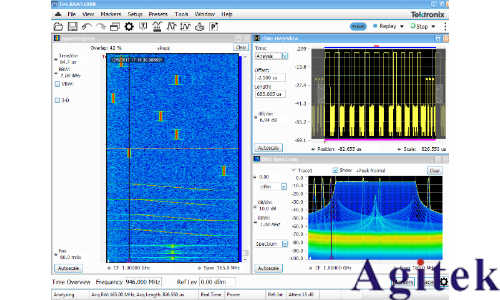

瀑布图显示：时间-频率-幅度三维映射

密度触发：设置颜色阈值捕获低概率事件

2. 相位噪声测量

测量配置：

进入Measurement→Phase Noise菜单

设置载波频率与偏移范围

启用自动本底噪声补偿

数据分析：

单边带（SSB）相位噪声显示

积分相位抖动计算

3. 脉冲信号分析

参数设置：

脉冲宽度：100ns至100ms

脉冲间隔：自动/手动模式

占空比：1%至99%

分析功能：

脉冲内频谱分析

到达时间（TOA）统计

四、自动化测试方案

1. 编程控制

支持协议：SCPI、IVI-COM、LabVIEW、Python

API示例（Python）：

pythonimport pyvisarm = pyvisa.ResourceManager()mxa = rm.open_resource('TCPIP0::192.168.1.600::INSTR')mxa.write(':FREQ:CENT 2.4GHz') # 设置中心频率mxa.write(':BAND:RES 10kHz') # 设置分辨率带宽mxa.write(':INIT:IMM') # 启动单次扫描

2. 自动化测试序列

测试流程构建：

定义测试参数（频率、幅度、触发条件）

设置循环次数与超时时间

生成测试报告（包含频谱截图与测量数据）

远程控制：

通过Web浏览器访问内置Web服务器

支持远程固件升级与配置备份

五、维护与故障诊断

1. 预防性维护

清洁周期：

每日：擦拭前面板与通风口

每周：使用干燥压缩空气清洁内部电路板

每月：检查输入连接器氧化情况

校准周期：

频率精度：每12个月校准

幅度精度：每6个月校准

支持是德科技远程校准服务

2. 故障代码处理

代码现象描述处理建议E102输入过载检查信号功率，增加衰减量E215内存错误重启设备，重新加载测试程序E333通信中断检查GPIB/LAN连接，重启通信服务

六、安全合规指南

电磁兼容性：符合IEC 61326-1标准，适合实验室环境

操作安全：

输入端口最大功率：+30dBm（连续波）

避免在潮湿环境（湿度>80%RH）中使用

静电防护：操作前佩戴防静电手环，接触PCB前接地
