什么是任意波形发生器（AWG）？

任意波形发生器是信号发生器的一种，它能生成真实波形，提供广泛的激励信号。 它们所生成的各类信号常常用于对器件进行通信协议压力测试。

任意波形发生器的主要用途是什么？

测试工程师员可以使用 AWG 生成测试信号为被测器件（DUT）提供激励，并使用示波器分析器件的工作状态。

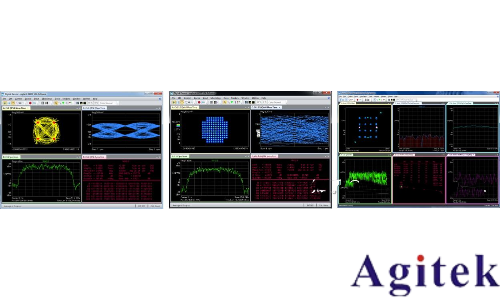

任意波形发生器产生的高速调制信号

如何使用任意波形发生器？

测试工程师利用任意波形发生器，只需几步即可验证电路的设计：

(1) 激活输出控制；

(2) 选择要生成的波形；

(3) 将输出端连接到被测器件；

(4) 使用示波器验证被测器件的性能。

案例分享

400G/800G/1TBit 级别相干光信号的测试 - 基于任意波形发生器(AWG)平台

信号发生器

什么是信号发生器？

信号发生器是工程师用来创建重复波形的一种仪器，在设计、测试和制造系统和元器件的过程中经常会用到。 信号发生器还是一系列更广泛仪器的统称。 它也经常被称为信号源或源。

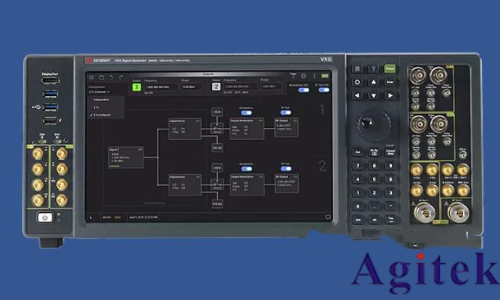

矢量信号发生器

信号发生器（信号源）有哪些类型？

信号发生器有多种类型：

模拟信号发生器

矢量信号发生器

任意波形发生器

射频（RF）信号发生器

函数发生器

脉冲发生器

数字码型发生器

什么是射频信号发生器？

射频信号发生器为使用射频的测试应用生成所需的波形。 其中一种射频信号发生器是模拟信号发生器（ASG），它可以生成幅度调制（AM）、频率调制（FM）、相位调制和脉冲调制等信号。 随着信号调制变得越来越复杂，您需要使用矢量信号发生器（VSG）来生成这类复杂的数字信号。 矢量信号发生器常用的调制格式有正交相移键控（QPSK）、正交幅度调制（QAM）和二进制相移键控（BPSK）。

矢量信号发生器原理

基带发生器所产生的信号被用于驱动IQ调制器。IQ调制器部分的基带信息来自两条途径：内部基带发生器或者外部IQ输入。这些数据连带校准系数被组合输出, 这就保证了调制器的输出是一个校准过的, 高品质的信号。使用外接IQ输入端则可以产生一些定制的信号, 或者用于测试自制的基带发生器。

矢量信号发生器框图结构

矢量信号发生器框图结构

这是矢量信号发生器框图结构。它在普通模拟信号发生器的基础上添加了两个新模块：IQ调制器和基带发生器。

矢量信号发生器调制方式: 任意波形的发生器的模式和实时模式

我们有两种方式，任意波形的发生器的模式和实时模式，这两种都可以来产生0101的一个序列。

这个就是我们的任意波形模式的一个框图，我们可以看到后面这一部分就是输入到RAM进行过采样，然后到DAC。前面这部分是一个生成PN序列的generator，然后我们在这里做IQ的一个符号的映射，然后在在我们的任意波形发生模式，它是有一个 IQ RAM这里面的它是用来缓存已经映射好的比特，那么这里同样可以用自带的我们data generator我们可以切换出来，（可以用5709的PC，）在我们的电脑中使用signal studio现在叫pathwave generator这样的一个软件，我们可以把我们需要的波形调制的波形生成好，然后download到里面，然后再进行发送。（matlab studio ads 都可以产生信号放到里面去 89600录制然后重放。

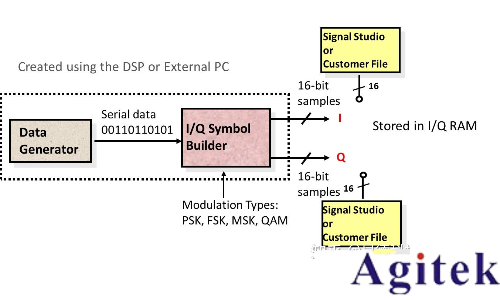

任意波形生成模式

这部分就是它把前面的一个data generator，然后和IQ矢量的一个符号映射做一个细化。

就是我们在data generator里面，自己生成了一个伪随机的二进制序列，然后输出给 IQ的symbol builder，它是根据我们选择不同的调制方式来选择不同的星座图的IQ、平面的映射，然后之后我们再存储到我们的IQ ram里面。当然这里面我们也可以选择我们的用户自己的信号，可以用signal studio可以用 ads做这样一个我们生成我们要的波形，然后存到我们 IQram就可以。

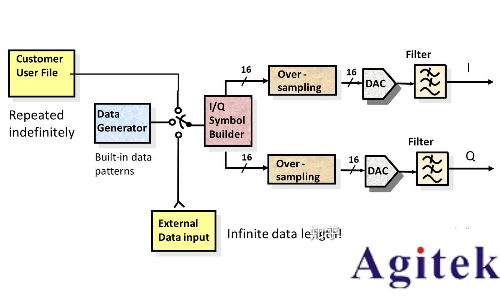

实时模式

這是另外一种就是我们的实时模式，它和任意波形生成模式之间的主要显著区别在于缺少IQ RAM。

实时基带发生器不再需要RAM。因为这里面我们不需要做一个中介的存储，我们直接通过上位机或者是我们的data generator的输出，我们就直接达到我们的IQ调制部分。在实时模式下，I/Q符号生成器动态生成模拟I/Q波形。实时模式允许通过实时I/Q符号生成器生成连续数据流，以方便地生成适合于BER分析的测试信号。

射频信号发生器在哪些应用中使用？

信号发生器是用于评测射频应用的理想工具。 其日常应用包括全球导航卫星系统（GNSS）、5G、航空电子设备和雷达等等。 它们还支持您灵活地测试真实条件下的减损和接收机衰落。
