对于工程师来说信号发生器是常用的通用仪器之一，是电子工程师信号仿真实验的**工具，在许多领域都有广泛的应用。

E8257D信号发生器的使用方法

使用前请先检査电源电压是否为220V，正确后方可将电源线插头插入本仪器后面板电源插座内。

1 开机

插入220V交流电源线后，按下面板上的电源开关，频率显示窗口显示“1642”，整机开始工作。

2 函数信号输出设置
①频率设置：按动频率档位换档键（RANGE)，选定输出函数信号的频段，调节频率微调旋钮（FREQ)至所需频率。调节时可通过观察频率显示窗口得知输出频率，如图8-29所示。
②波形设置：按动波形选择按键(WAVE),可依次选择正弦波、矩形波或三角波，此时示波器屏幕上将分别显示正弦波、方波、三角波。如图8-30所示。
③幅度设置：调节输出幅度调节旋钮(AMPL),通过观察幅度显示窗口，调节到所需的信号幅度，如图8-31所示。若所需信号幅度较小，可按动衰减选择按键(ATT)来衰减信号幅度如图8-32所示。
④对称性设置：调节对称性（占空比）调节旋钮（DUTY)可使输出的函数信号对称度发生改变。通过调节可改善正弦波的失真度，使三角波调频变为锯齿波，改变矩形波的占空比等对称特性。
⑤直流偏置设置：通过调节直流抵补（直流偏置）调节旋钮（DCOFFSET),可使输出信号中加入直流分量，通过调节可改变输出信号的电平范围。
⑥TTL信号输出：由TTL输出插座（TTL)输出的信号是与函数信号输出频率一致的同步标准TTL电平信号。
⑦功率信号输出：由功率输出插座（POWOUT)输出的信号是与函数信号输出完全一致的信号，当频率在0.6Hz~200kHz范围内时可提供5W的输出功率，如频率在第7档时，功率输出信号自动关断。
⑧保护说明：当函数信号输出或功率信号输出接上负载后，出现无输出信号，说明负载上存在有高压信号或负载短路，机器自动保护，当排除故障后仪器自动恢复正常工作。

3 频率测量
①内测量：按动计数器功能选择按键（FUN)，选择到内测频状态，此时“INT”指示灯亮起，表示计数器进人内测频状态，此时频率显示窗口中显示的为本仪器函数信号输出的频率。

②外测量：外测量频率时，分1Hz~10MHz和10~1000MHz两个量程，按动计数器功能选择按键，选择到外测频状态，“EXT”指示灯亮起表示外测频，测量范围为lHz~10MHz；“EXT”与“1GHz”指示灯同时亮起表示外测高频率，测量范围10~1000MHz。测量结果显示在频率显示窗口中。若输人的被测信号幅度大于3V时，应接通输人衰减电路，可用外测频输人衰减键（ATT)进行衰减电路的选通，外测频输入衰减指示灯亮起表示外测频输人信号被衰减20dB。外测频为等精度测量方式，测频闸门自动切换，不用手动更改。

信号发生器/信号源使用中的注意事项

1)信号发生器采用大规模集成电路，调试、维修时应有防静电装置，以免造成仪器受损。

2)请勿在高温、高压、潮湿、强振荡、强磁场士强辐射、易爆环境、防雷电条件差、防尘条件差、温湿度变化大等场所使用和存放信号发生器。

3)请在相对稳定环境中使用信号发生器，并提供良好的通风散热条件。校准测试时，测试仪器或其他设备的外壳应良好接地，以免意外损害。

4)当信号发生器熔丝熔断后，请先排除成因故障。注意！更换熔丝以前，必须将电源线与交流市电电源切断，把仪表和被测线路断开、将仪器电源开关关断，以避免受到电击或人身伤害。并仅可安装具有指定电流、电压和熔断速度等额定值的熔丝。

5)信号发生器的负载不能存在高压、强辐射、强脉冲信号，以防止功率回输造成仪器的永久损坏。功率输出负载不要短路，以防止功放电路过载。当出现显示窗显示不正常、死机等现象出现时，只要关一下机重新启动即可恢复正常。

6)为了达到**效果，使用信号发生器前请先预热30分钟。

7)非专业人员请勿擅自打开机壳或拆装信号发生器，以免影响本仪器的性能，或造成不必要的损失。

信号发生器/信号源应用案例

1. 优化幅度精度

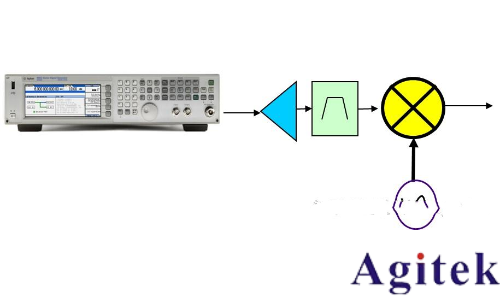

当您将外部放大器、衰减器或其他无源附件与信号发生器 (信号源）搭配使用时，有几种方法可以优化幅度精度。第一种常用方法是使用矢量网络分析仪(VNA)来测量整个信号路径，并将校正值输入信号发生器 (信号源）。另外，使用新型信号发生器 (信号源）的内置功能，也有几种方法可以提高幅度精度。

使用平坦度校正

通过用户平坦度校正，可以对射频输出幅度进行调整，以补偿电缆、开关或其他器件的外部损耗。使用功率计/传感器来校准测量系统，可以自动创建一个功率电平校正表格。

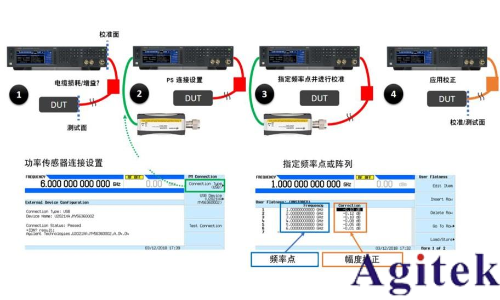

USB功率传感器可以直接连接到信号发生器 (信号源）。信号发生器 (信号源）可用作功率计，在测试面上测量功率。校正值可以保存到信号发生器 (信号源）的存储器中。在下一次使用相同的测试配置时，您可以调回并应用这些校正值。下面的图7显示了使用信号发生器 (信号源）和USB功率传感器进行平坦度校正的设置。

使用USB功率传感器进行平坦度校正

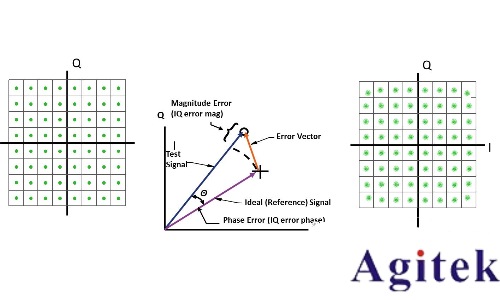

2. 提供有干净的星座图的调制信号

我們测一个接收机，因为我们矢量信号的调制，会有比如相位噪声出现的一些镜像涂抹，还有热噪声产生的，包括空气中有一些噪声的引入，会产生它的一个星座图不够完整，所以我们使用信号发生器来提供有干净整洁的星座图的调制信号。

有时，正在测试的组件也会使信号发生器的信号失真，但从频谱再生中看不明显。根据测试的设备的不同，信号的星座可能会以许多不同的方式失真。噪声、IQ失真和压缩都会影响星座，因此星座点可能开始相互融合。

发生这种情况时，将发生bit错误，并且您发送的数据传输将出现故障。信号发生器可以为您提供一个非常干净的星座调制信号。

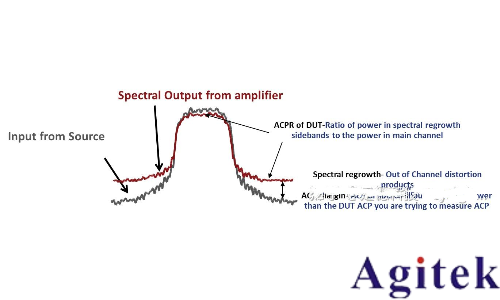

2. 相邻信道功率测量

在数字发射机中，相邻信道功率主要取决于设计中使用的放大器的非线性特性。具有多个输入信号的放大器会产生互调失真产物，通常称为频谱再生。

数字调制信号的频谱再生通过测量其相邻信道功率来确定。相邻信道功率比是频谱再生长边带中的功率与主信道中的功率之比。测量放大器ACPR时，信号发生器的ACPR性能应小于被测放大器的ACPR性能。

为了最大程度地减少信号发生器的影响，最好选择低于DUT 的ACPR 10 dB。

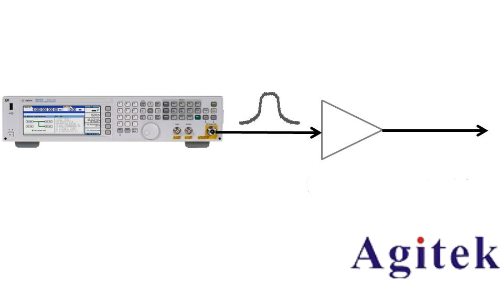

3. PA测试

当PA工作在通讯系统，如4G、5G通讯系统中，需要测试PA在通讯调制信号激励下的特性，使用矢量信号发生器和信号分析仪可以完成功放EVM、ACPR和CCDF等指标的测试。

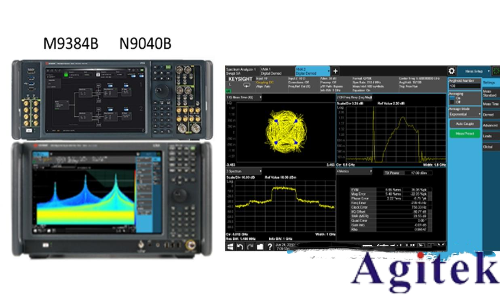

PA测试解决方案

DPD(数字预失真)测试和ET(包络跟踪)测试

无线移动终端设备功能日益丰富，系统复杂程度不断提高，功耗同样持续增加，因此改善电池利用率和功效的需求持续高涨。射频功率放大器是无线移动终端设备中最大的功耗元件之一，因此包络跟踪和数字预失真等能够提升功效的技术开始得到广泛使用。Keysight提供完整的DPD和ET测试解决方案。

DPD和ET测试解决方案

新一代矢量信号发生器，面向密集型、宽带多通道应用。此外，信号发生器经过优化，与PathWave 信号发生软件搭配使用，将成为用户心目中理想的信号发生器。
