信号发生器 ( Signal Generators ) 又称信号源 ( Signal Sources ), 是工程师用来输出各种电子信号的仪器，主要用在调试、测试电子电路、电子设备的参数, 在设计、测试和制造系统和元器件的过程中经常会用到。

信号发生器基本框图

我们为什么会需要信号发生器/信号源？

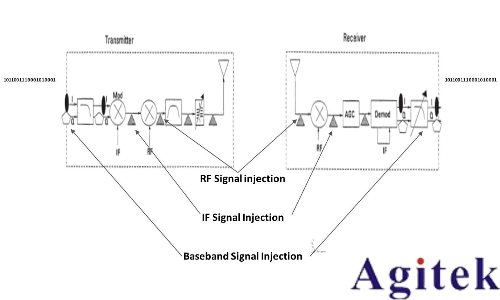

发射机从最初的一个01序列，经过调制器，混频器等信号处理，最后到天线将信号发射出去。在这一过程中，我们出现了各种各样的信号，调制器处有IQ矢量信号，混频器有本振信号等，其实最初的01序列也是一种信号，它是数字序列。

按频率高低我们可以将这些信号分为基带信号，IF信号和射频信号等。当我们需要测试这个系统或部分器件时，就需要给与相应的激励，信号源就用于合成这各种激励信号。同样接收机是其反过程，也需要用到这些信号。并且测试不同的指标和器件，需要的激励信号会不同，如CW信号，模拟或矢量调制信号等。

信号发生器基本原理

信号发生器基本原理是通过主振级产生低频正弦振荡信号，经电压放大器放大，达到电压输出幅度的要求，经输出衰减器可直接输出电压，用主振输出调节电位器调节输出电压的大小。信号发生器又被称为信号源或振荡器，用于产生被测电路所需的特定参数的电测试信号，在生产实践和科学技术中有着广泛的应用，各种波形都可以用三角函数方程表示，可以产生各种波形的电路，例如三角波、锯齿波、矩形波和正弦波，所以也被称为函数信号发生器。

一般来说， 信号发生器/信号源由三部分组成：

1. 参考源部分：决定整个信号源频率稳定度

2. 频率合成部分：决定输出信号频率参数；主要有三种频率合成技术

3. 输出功率控制部分：决定输出信号功率参数

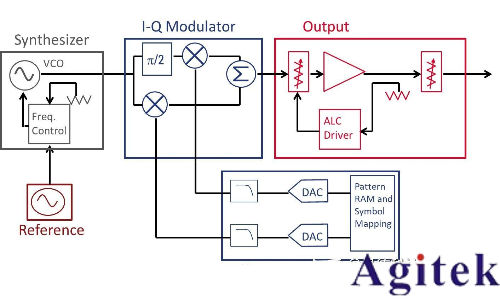

矢量信号发生器框图结构
